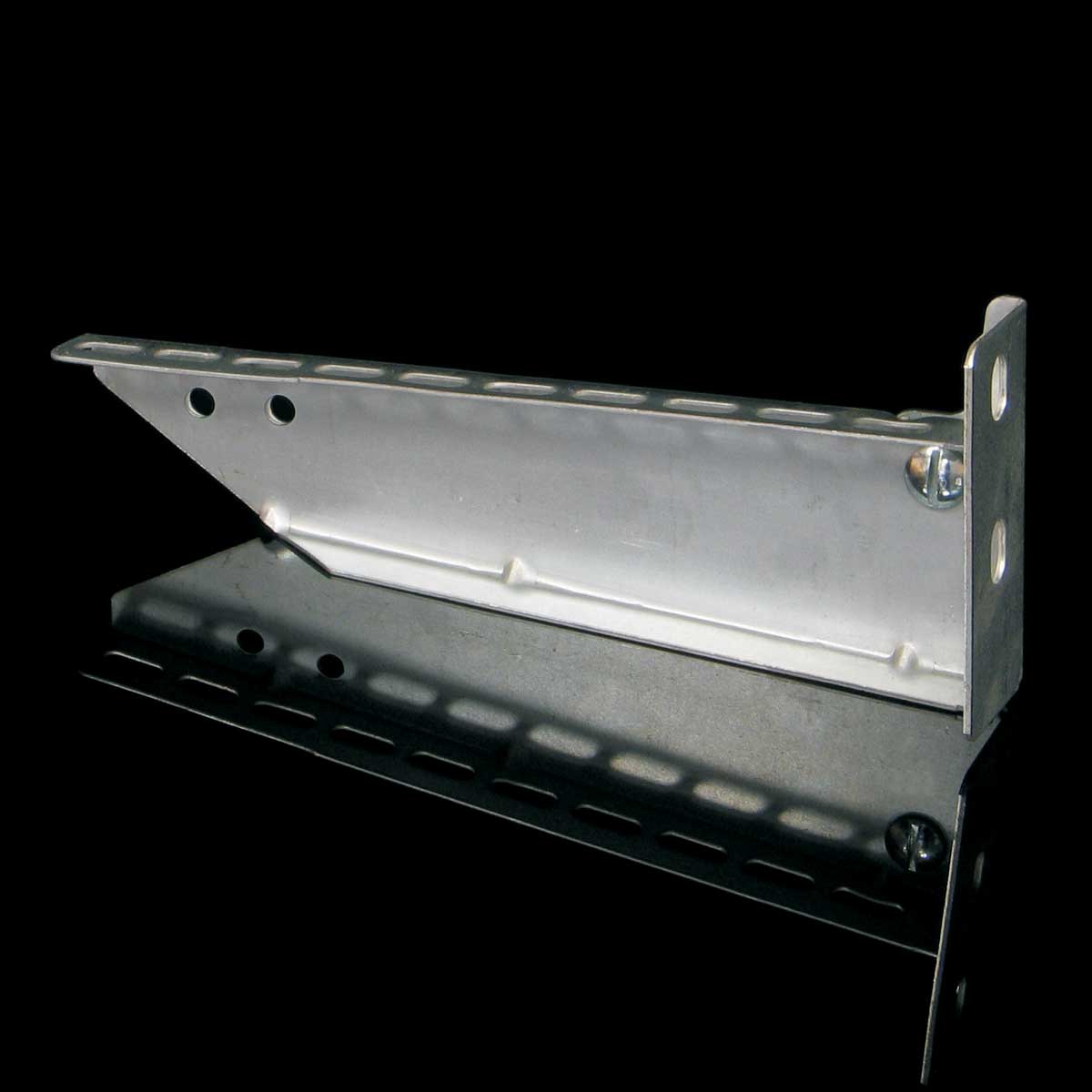

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
DS_EN
| Kod EAN | 8595057628458 |
| Kod klasyfikacji celnej | 83024190 |
| Waga | 1,0006 kg/pcs |
| Wykończenie powierzchni | ocynkowano metodą Sendzimira |
| Maksymalne obciążenie | 160 kg |

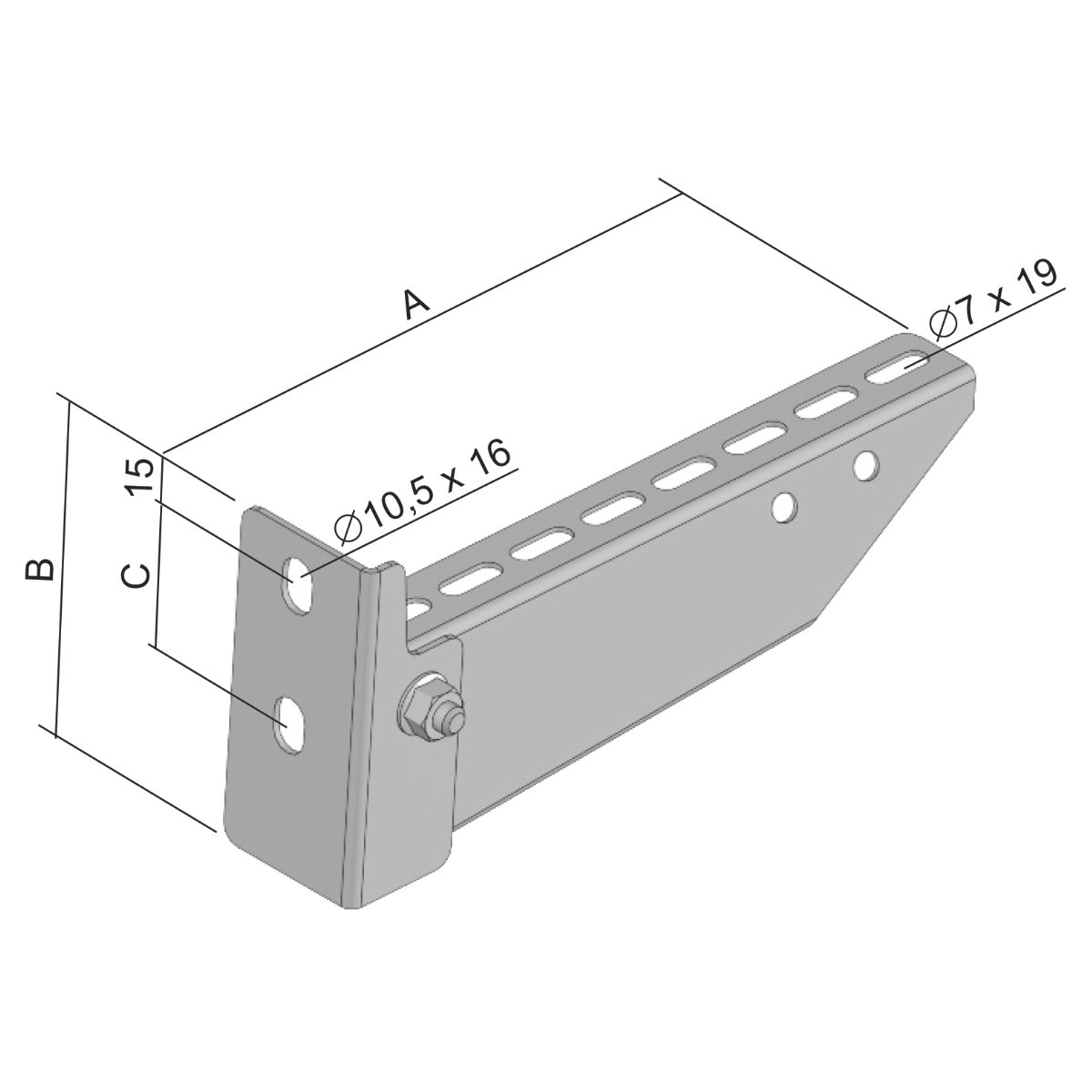

| Wymiar A | 518 mm |
| Wymiar B | 140 mm |
| Wymiar C | 90 mm |
| Dla szerokości koryta kablowego | 500 mm |
| Dla wysokości koryta | 35 - 110 mm |

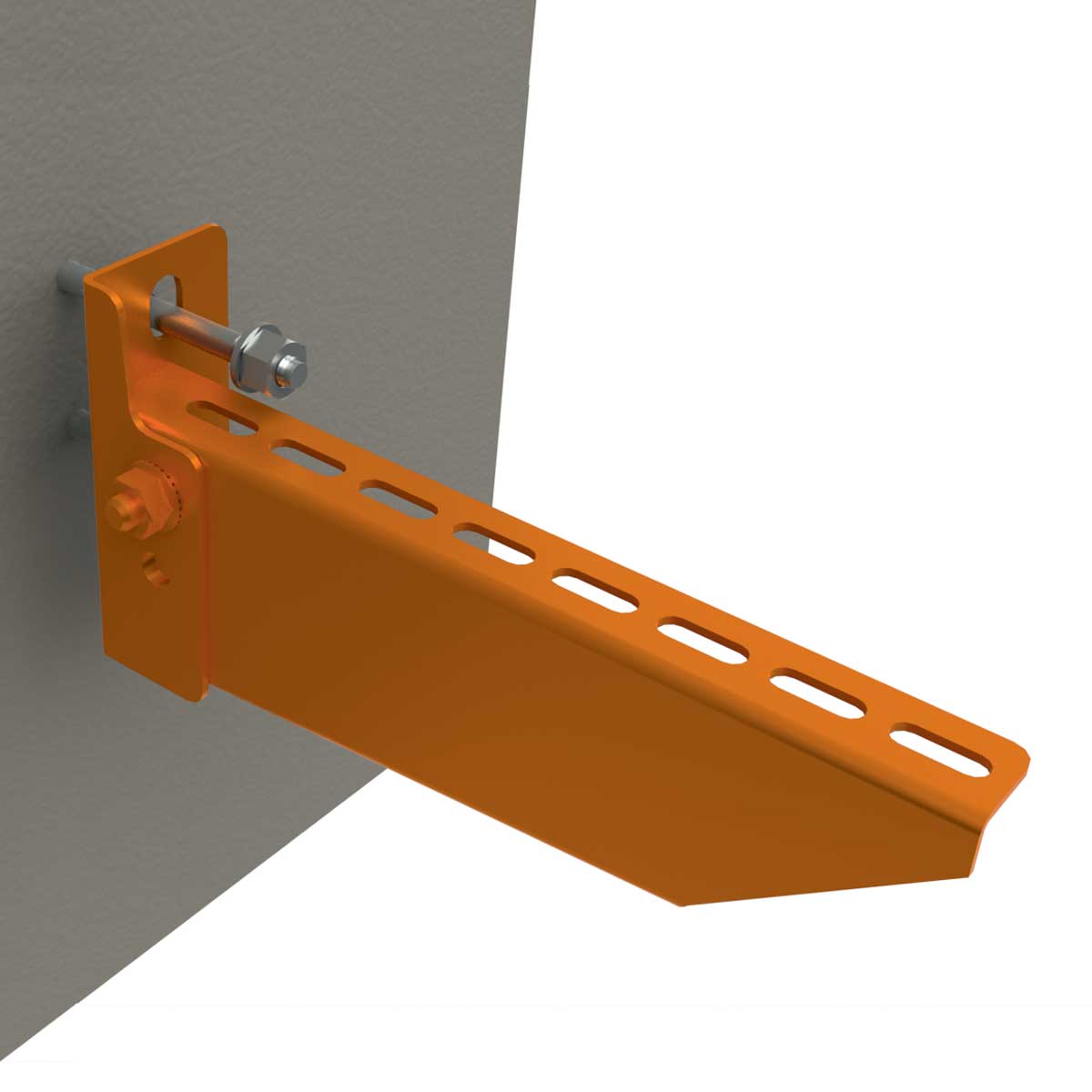

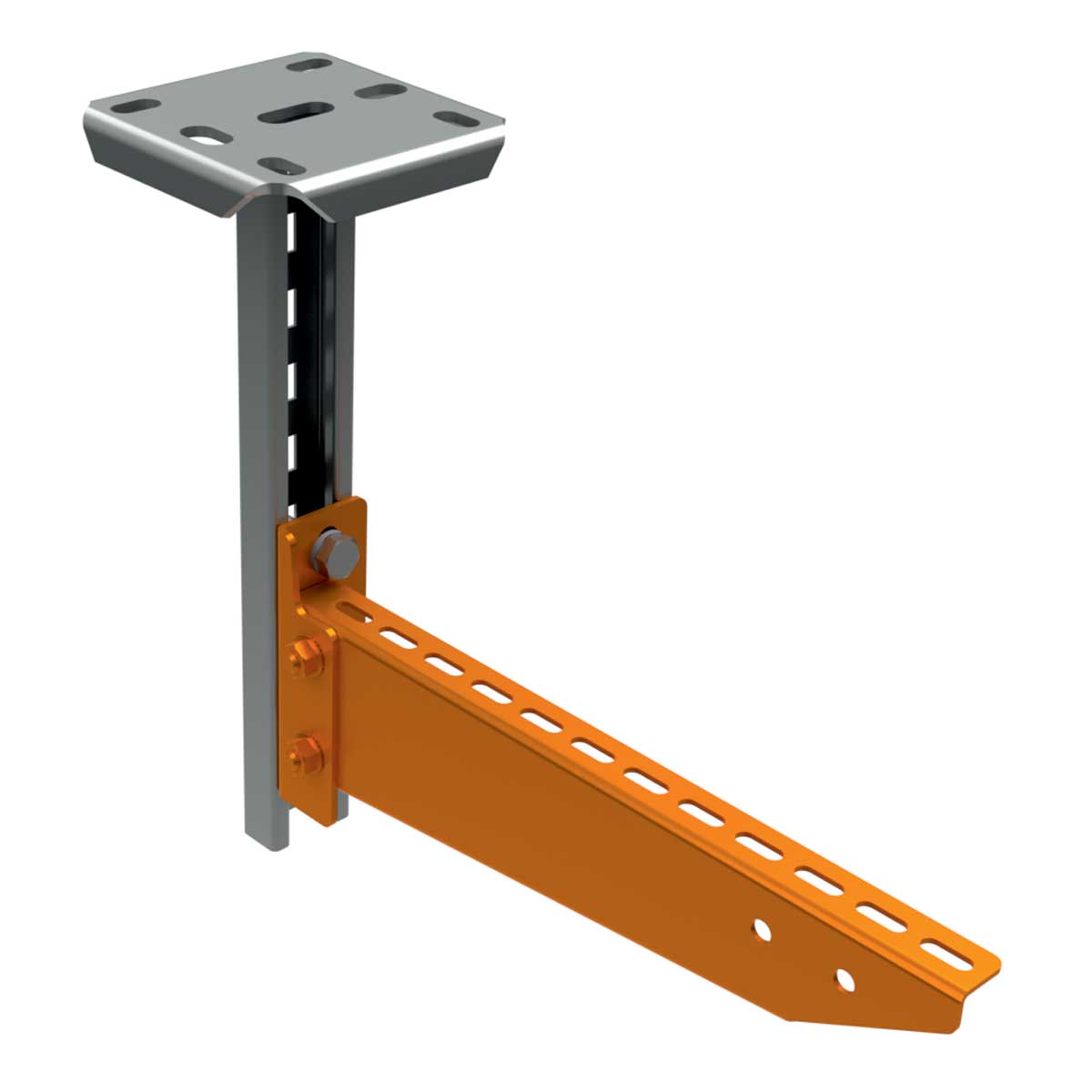

Podpora przeznaczona jest do montażu na ścianie lub na kształtowniku stropowym. Mocowanie do ściany odbywa się za pomocą 2 szt. kotwy ∅ 8 mm. Do montażu na kształtowniki stropowe SPL i SPS używane są przesuwane nakrętki PM 41 M 10 wraz ze śrubami S 10X20 (2 szt.). Do montażu na kształtowniku stropowym SPLN, SPSN lub SPU używane są śruby S 10X20, podkładka PD 10 i nakrętka M 10. Koryto kablowe jest mocowane do uchwytu DS za pomocą śrub NSM 6X10.
