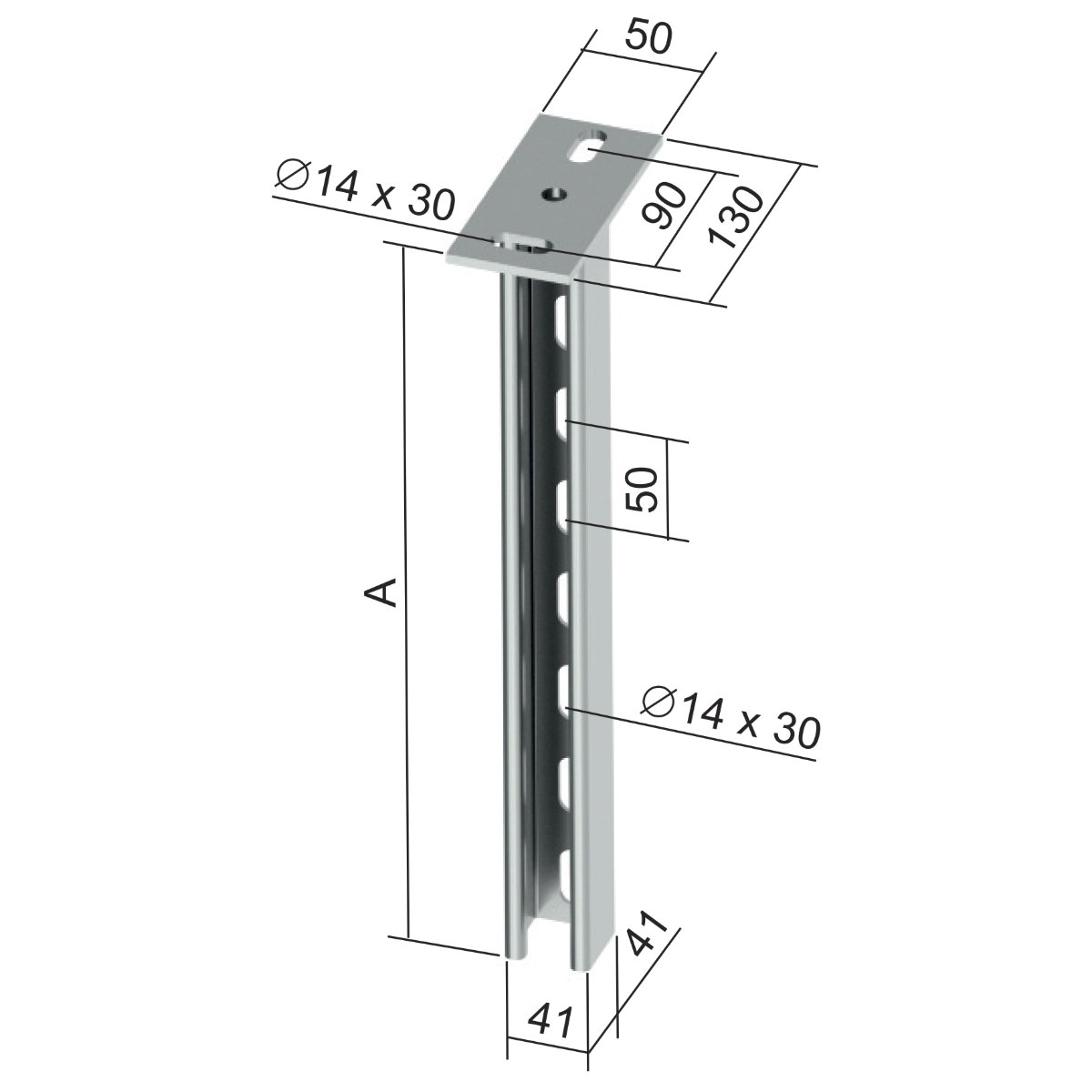

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
Certificate ESČ
| Kod EAN | 8595057628632 |
| Kod klasyfikacji celnej | 83024190 |
| Waga | 2,2530 kg/pcs |
| Wykończenie powierzchni | ocynkowane ogniowo |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Wymiar A | 757 mm |
Przeznaczony jest do jednostronnego zamocowania podpór DLN, DSN, DT i DTN z użyciem nakrętki przesuwanej PM 41 M 10 oraz śruby z sześciokątną głowicą S 10X20. Kapturek ochronny OKSPS służy do ochrony końca profilu.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Przeznaczony do zamocowania podpór DT z DT OKO za pomocą śruby S 10X40 (do montażu podpór obustronnie należy użyć śrubę S 10X70), nakrętki M 10 oraz podkładki PD 10 (PLV 10).
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
