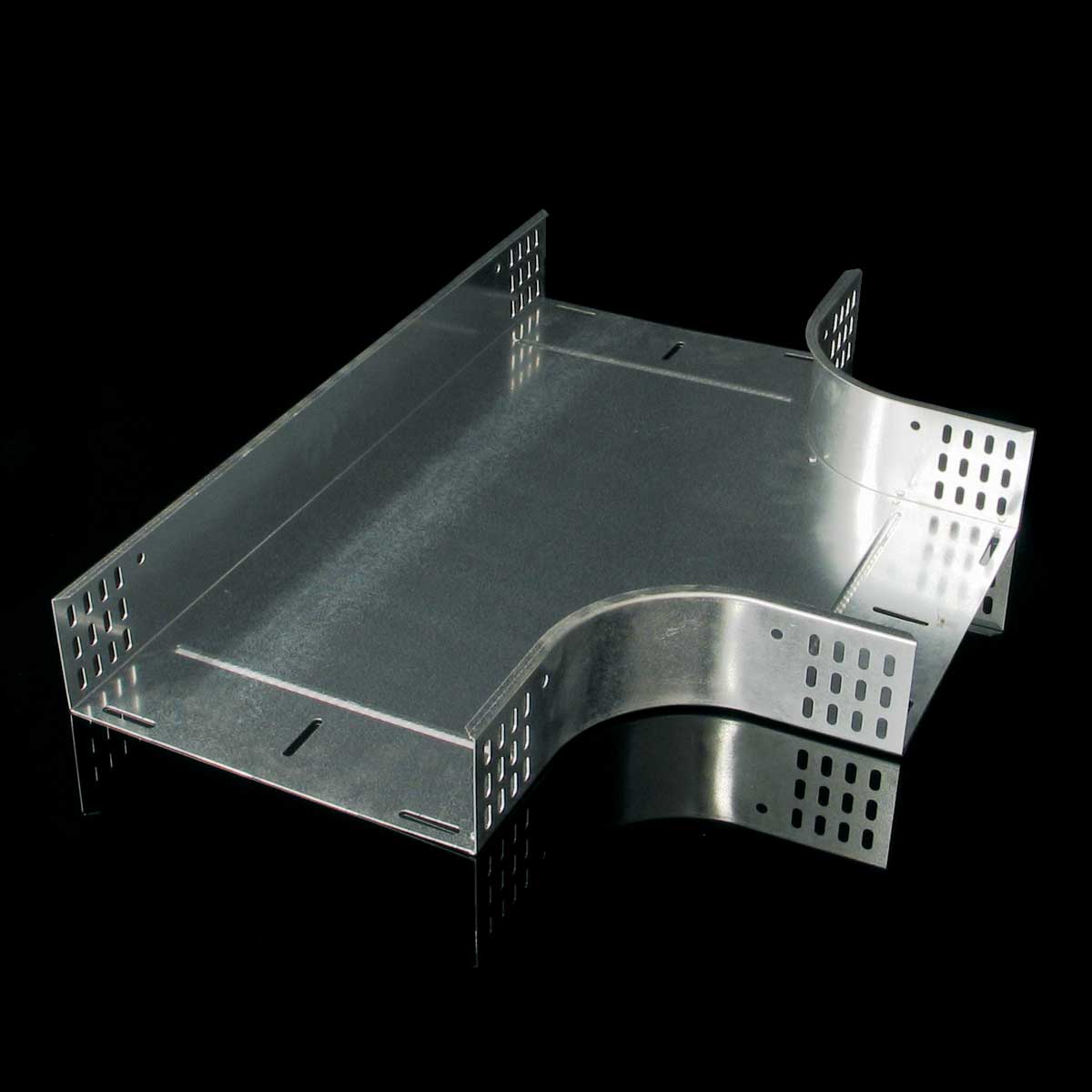

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
T_SK
| Kod EAN | 8595057663671 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 9,3647 kg/pcs |
| Wykończenie powierzchni | ocynkowane ogniowo |
| Odporność na temperaturę | -50 - 150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 1,2 mm |
| Ilość potrzebnych śrub do połączenia | 18 |

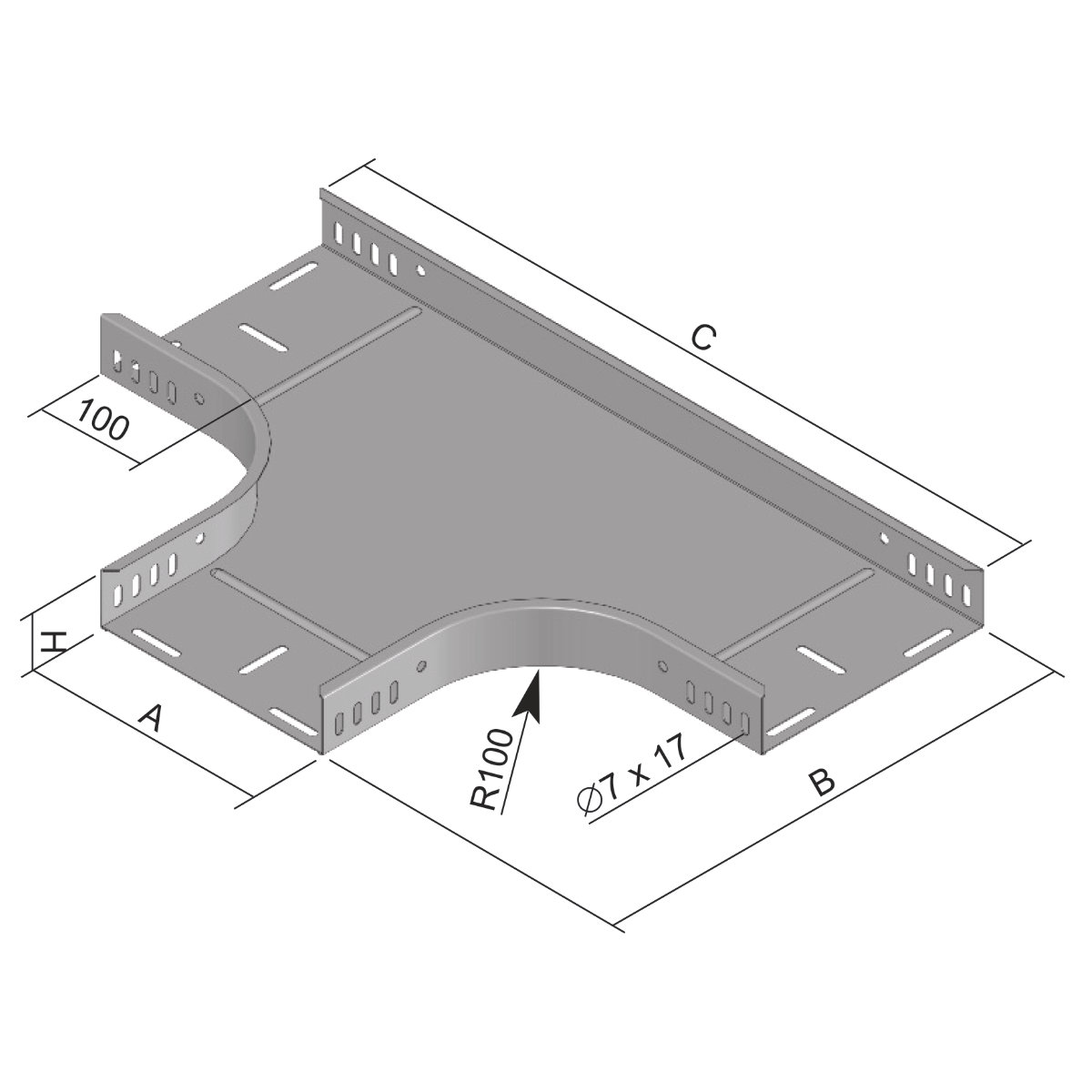

| Wymiar A | 603 mm |
| Wymiar B | 803 mm |
| Wymiar C | 1003 mm |
| Wymiar H | 65 mm |
| Dla szerokości koryta kablowego | 600 mm |
| Dla wysokości koryta | 60 mm |
Połączenie wykonuje się za pomocą śruby NSM 6X10. W celu uzyskania nierównego odgałęzienia T należy zastosować odgałęzienie poziome OH lub złączkę uniwersalną SU
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
