Kod EAN | 8595057663527 |
Kod klasyfikacji celnej | 73089059 |
Waga | 0,9964 kg/pcs |
Wykończenie powierzchni | ocynkowane ogniowo |
Odporność na temperaturę | -50 - 150 °C |
Normy | ČSN EN 61537 |
Grubość blachy | 0,8 mm |
Ilość potrzebnych śrub do połączenia | 12 |

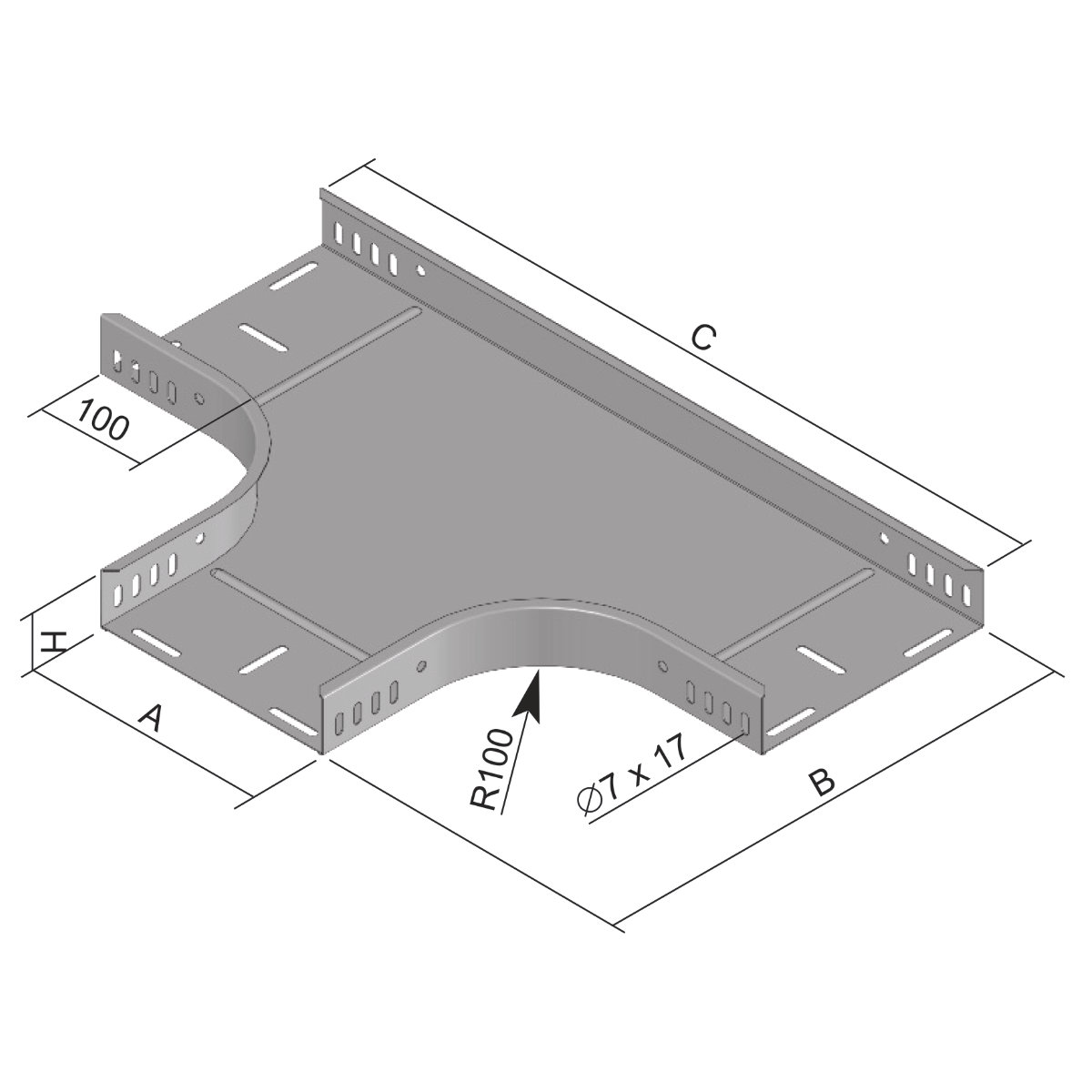

Wymiar A | 78 mm |
Wymiar B | 278 mm |
Wymiar C | 478 mm |
Wymiar H | 40 mm |
Dla szerokości koryta kablowego | 75 mm |
Dla wysokości koryta | 35 mm |

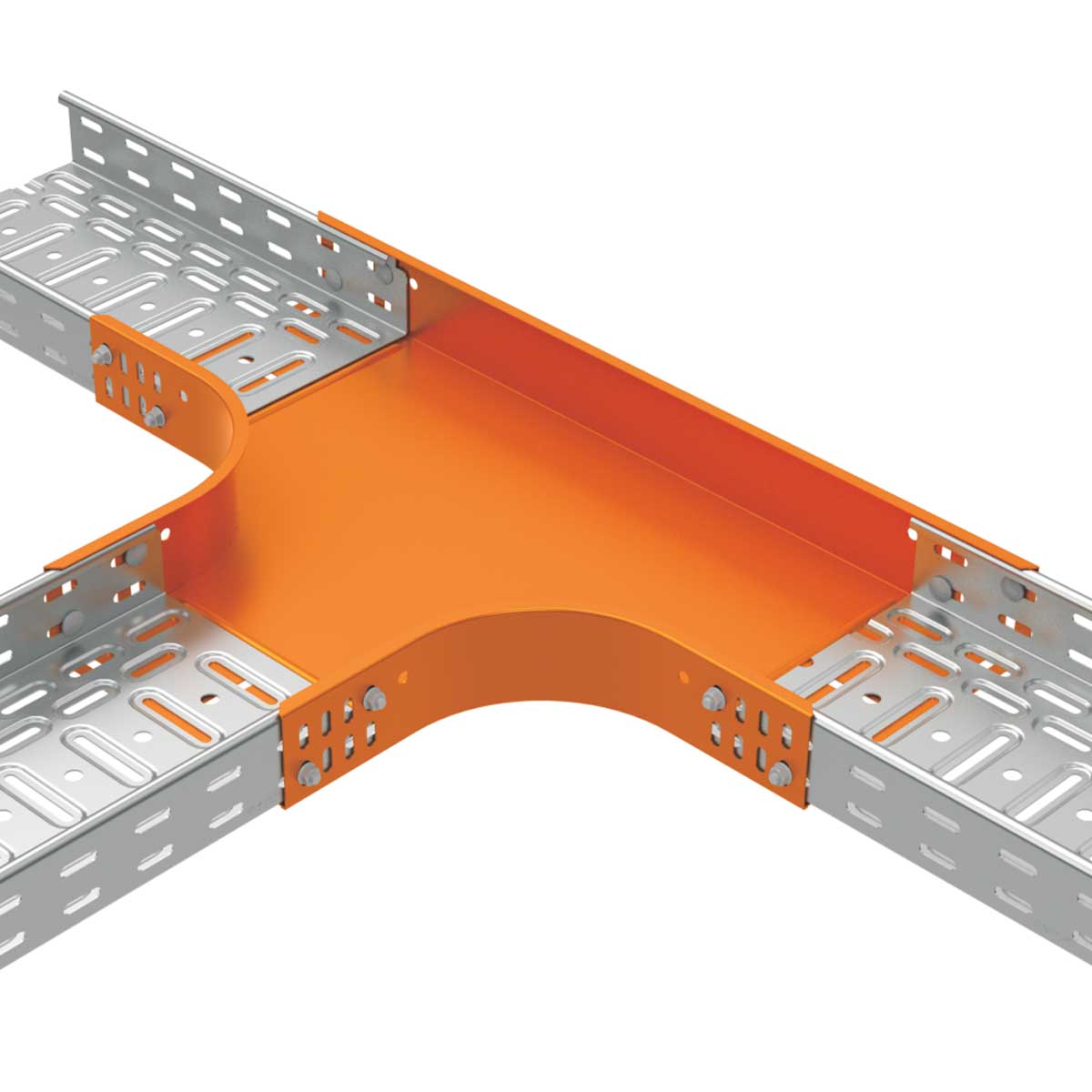

Połączenie wykonuje się za pomocą śruby NSM 6X10. W celu uzyskania nierównego odgałęzienia T należy zastosować odgałęzienie poziome OH lub złączkę uniwersalną SU
