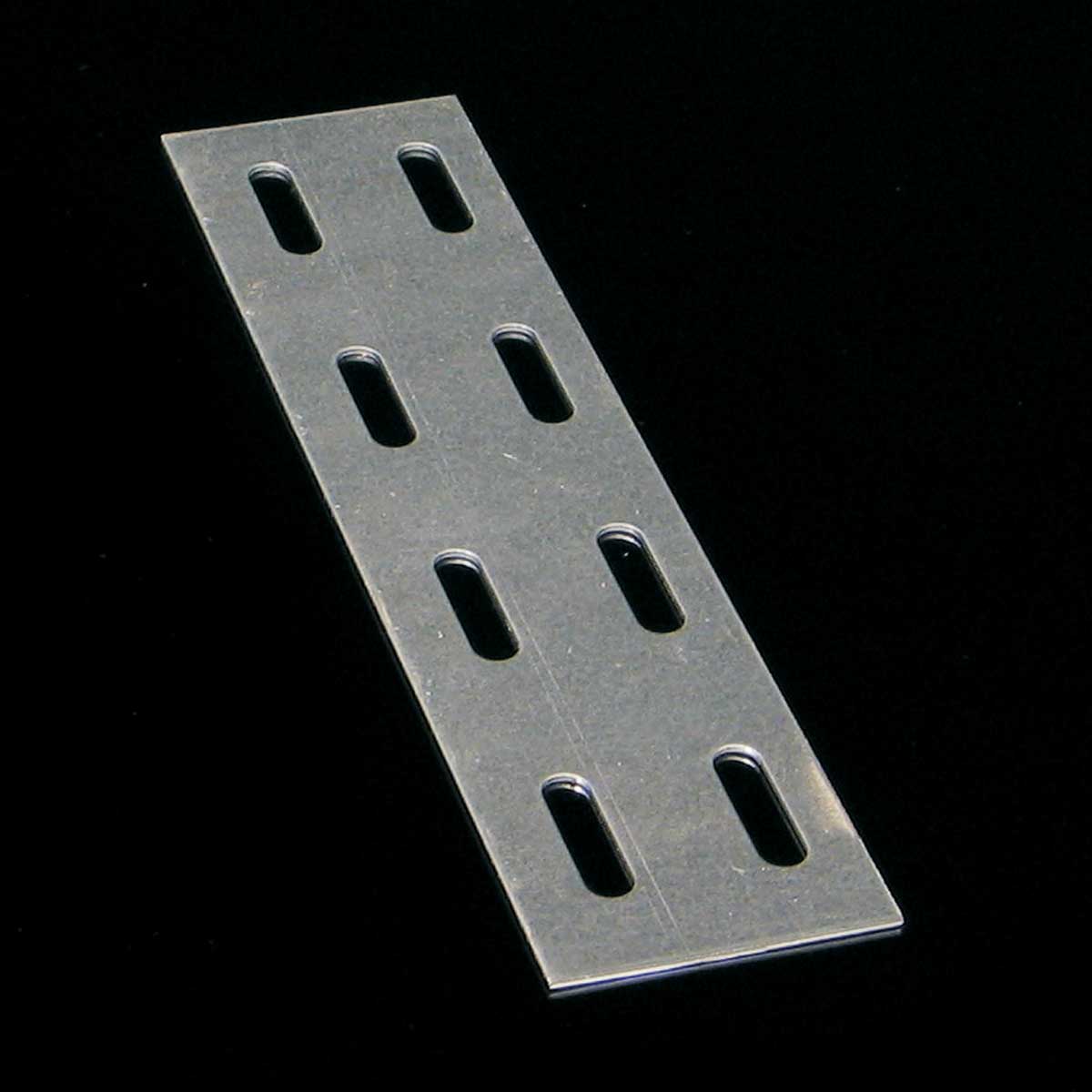

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
S_EN
| Kod EAN | 8595568926081 |
| Kod klasyfikacji celnej | 73269098 |
| Waga | 0,1010 kg/pcs |
| Wykończenie powierzchni | metalizacja nieelektrolityczna Geomet |
| Odporność na temperaturę | -50 - 150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 1,2 mm |
| Ilość potrzebnych śrub do połączenia | 4 |

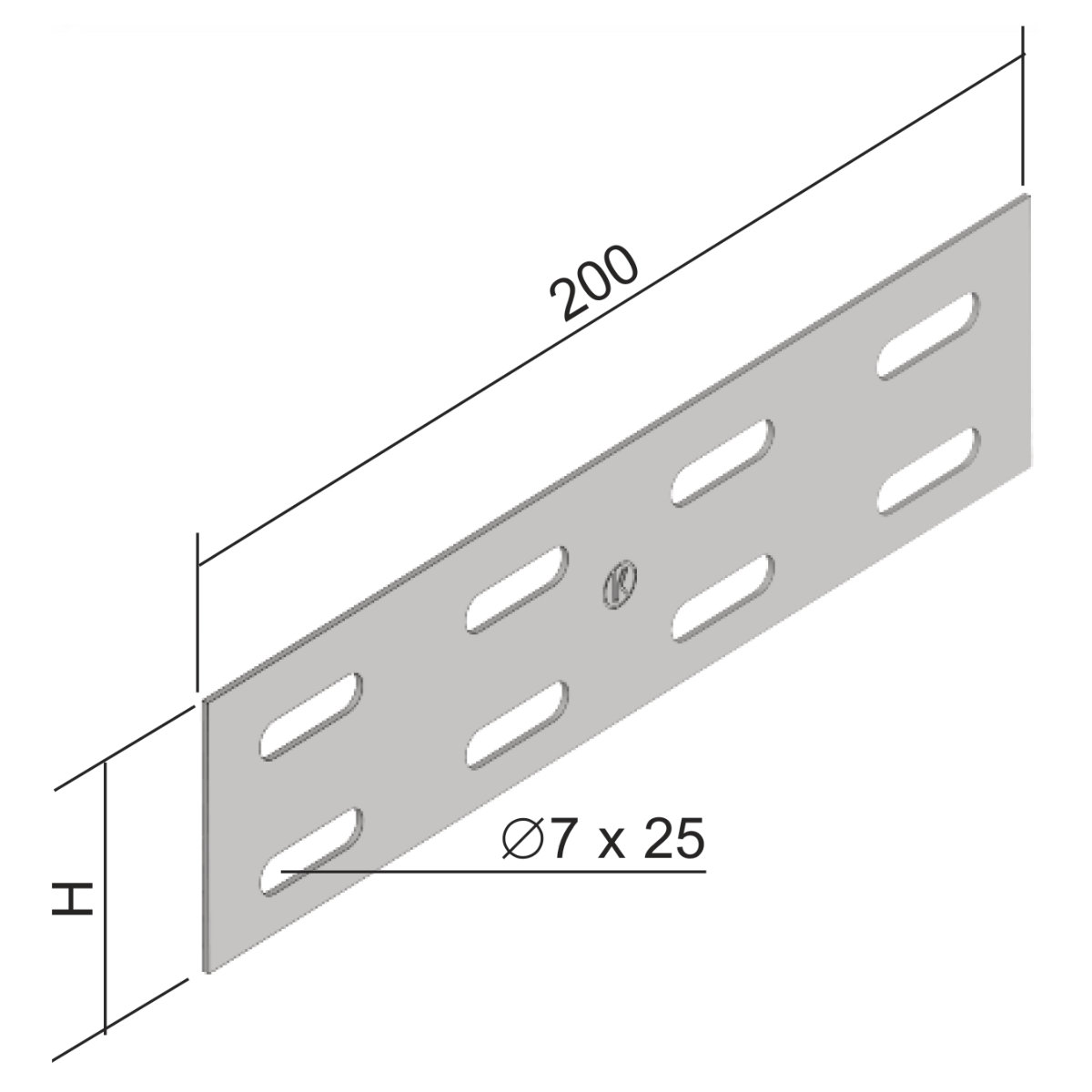

| Wymiar H | 50 mm |
| Dla wysokości koryta | 60 mm |

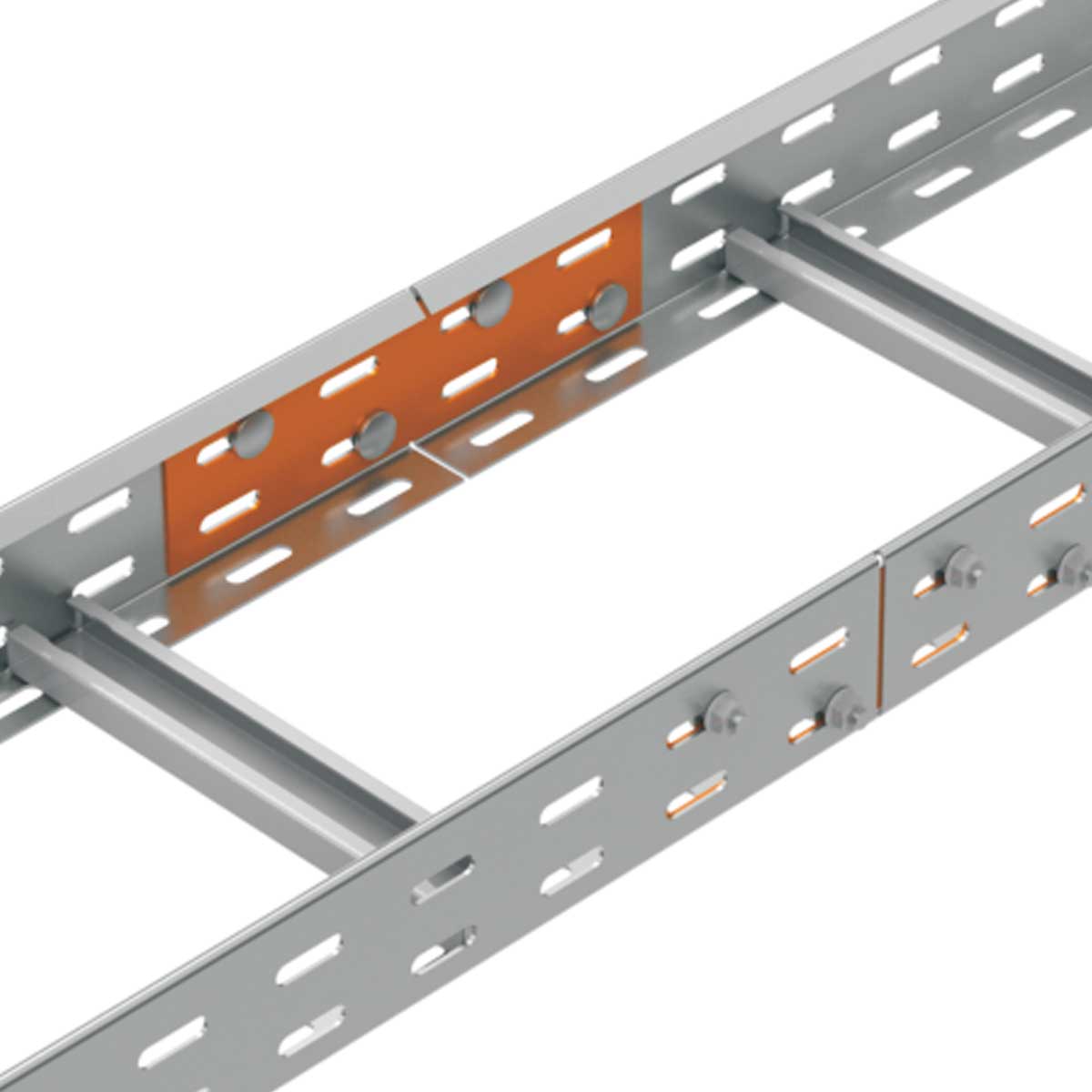

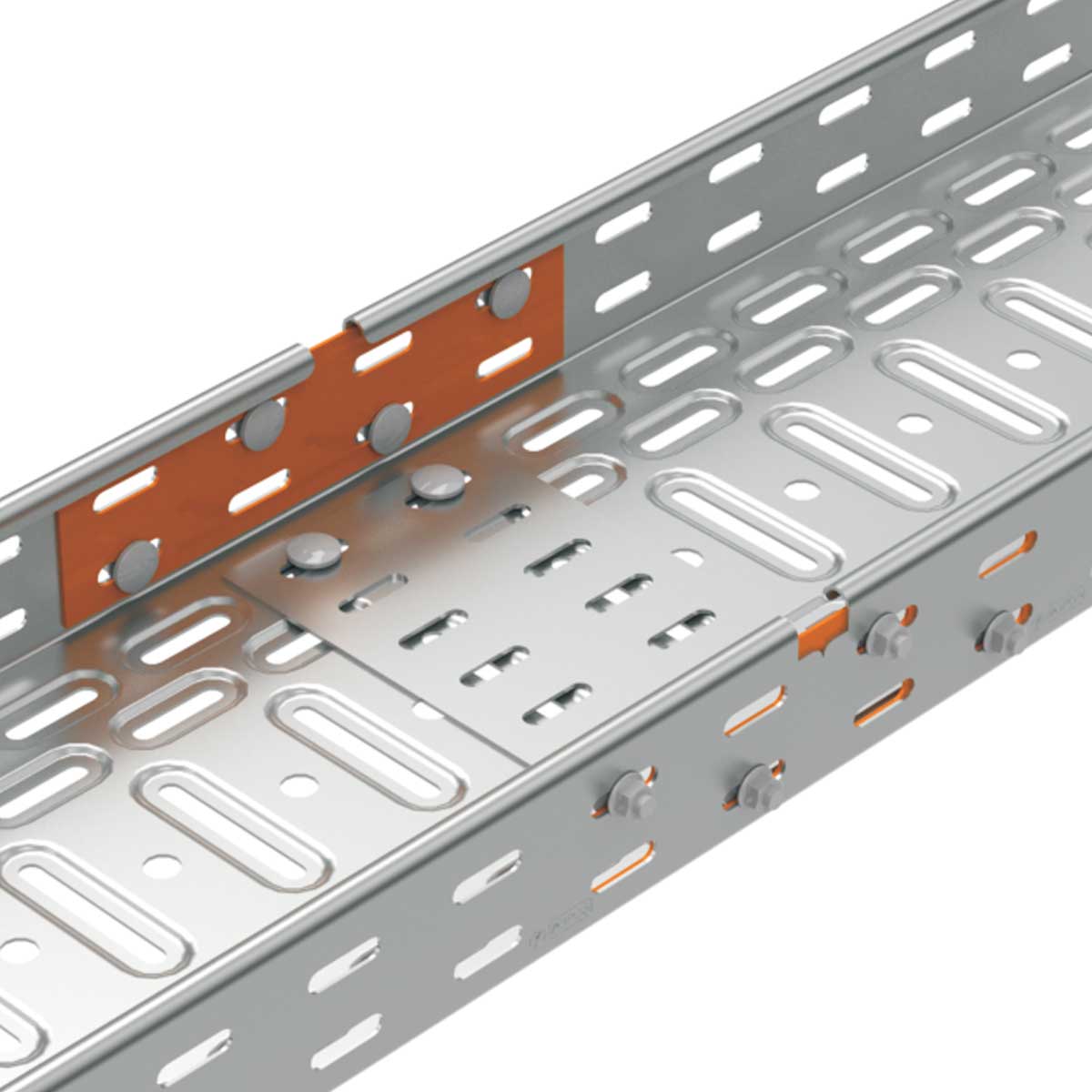

Jest stosowana do łączenia koryt/pomostów bez zintegrowanej złączki lub gdy złączka została odcięta. Złączkę można wyginać tworząc połączenie kątowe. Złączka zamocowana za pomocą śrub NSM 6X10 zapewnia przewodność elektryczną.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Służy do łączenia pomostów. Połączenie wykonuje się za pomocą śrub NSM 6X10.
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
