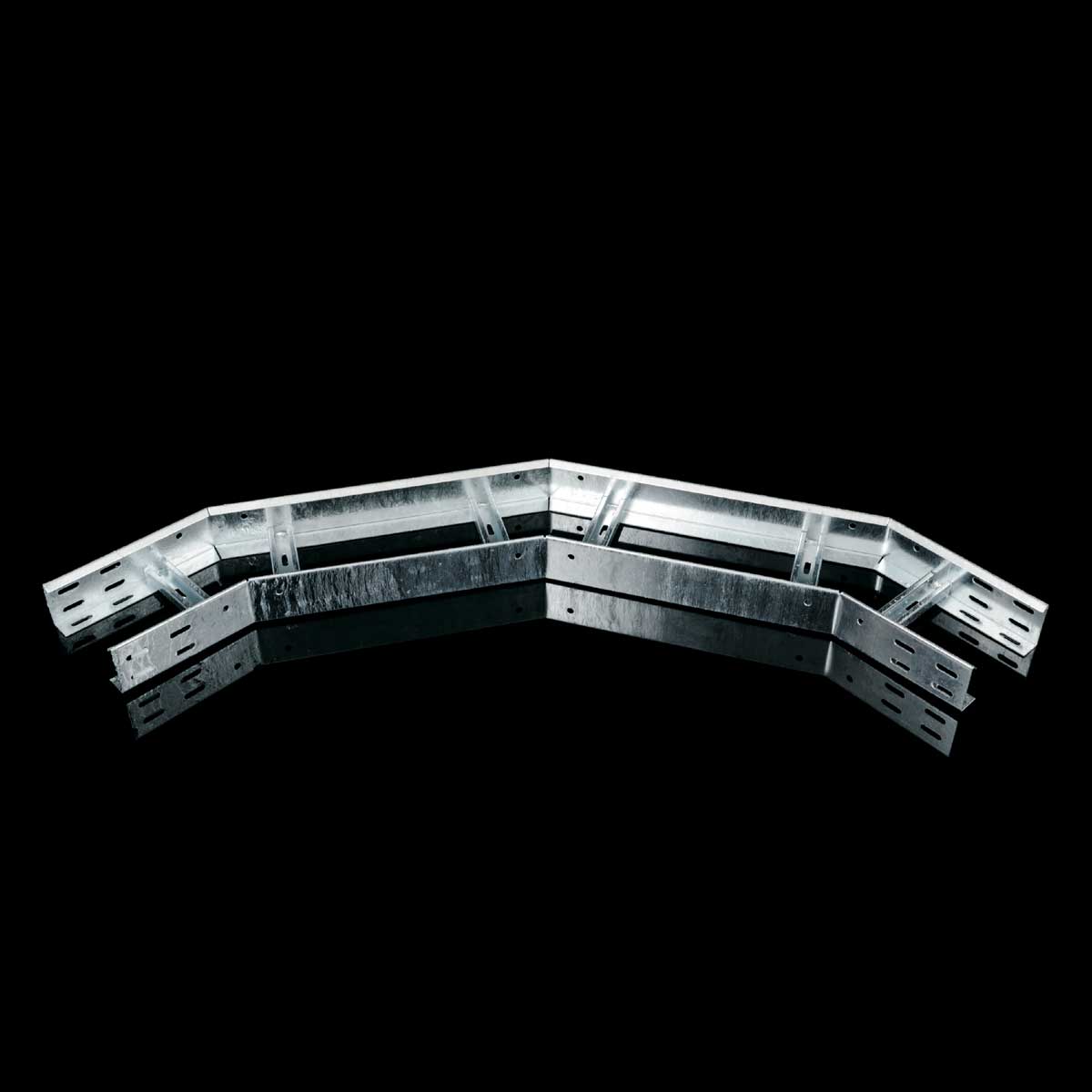

Zdjęcie poglądowe
Conformity declaration
| Kod EAN | 8595568910028 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 3,2110 kg/pcs |
| Wykończenie powierzchni | ocynkowane ogniowo |
| Odporność na temperaturę | -50 - 150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 1,2 - 1,5 mm |
| Ilość potrzebnych śrub do połączenia | 16 |

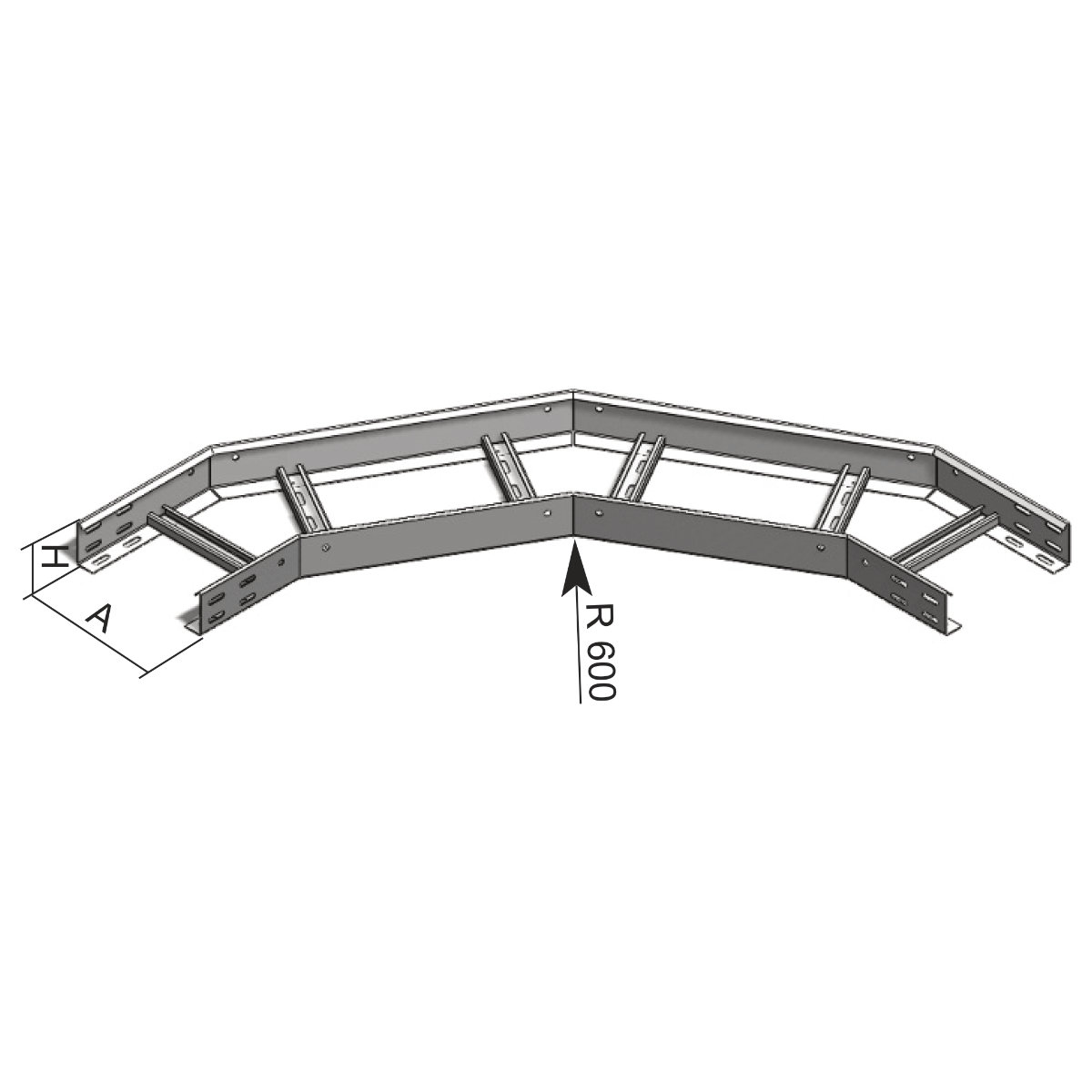

| Wymiar A | 150 mm |
| Wymiar H | 60 mm |
Połączenie łuku z pomostem wykonuje się za pomocą 4 szt. złączek S 60X200 i 16 szt. śrub NSM 6X10.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
