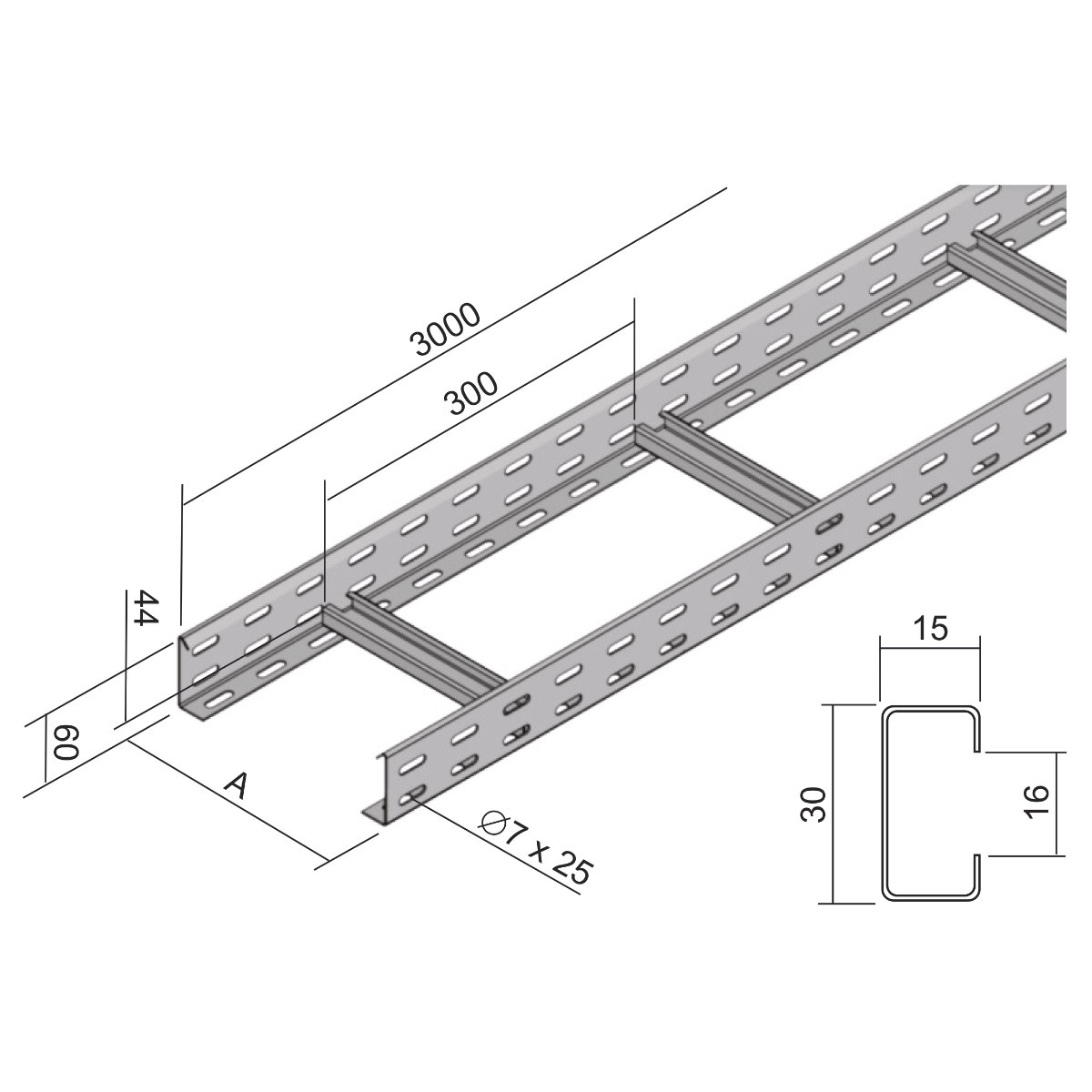

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
KL60_PO_EN
| Kod EAN | 8595057635487 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 2,3700 kg/m |
| Wykończenie powierzchni | ocynkowano metodą Sendzimira |
| Odporność na temperaturę | -50 - 150 °C |
| Szerokość | 200 mm |
| Wysokość | 60 mm |
| Długość | 3000 mm |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 1,2 - 1,5 mm |
| Ilość potrzebnych śrub do połączenia | 4 |
| Odległość przegród | 300 mm |
| Maksymalne obciążenie dla odporności ogniowej | 10 - 20 kg |
Pomosty są łączone za pomocą złączek S 60X200 oraz 4 szt. śrub NSM 6X10. Dziurkowane ściany boczne tworzą kształtownik L z wygiętym obrzeżem. Dziurkowane poprzeczki kształtownika C przymocowane są do bocznych ścian przetłoczeniem w odległości 300 mm otwartą stroną kształtownika w górę.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Pomosty są łączone za pomocą złączek S 60X200 oraz 16 szt. śrub NSM 6X10.
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
