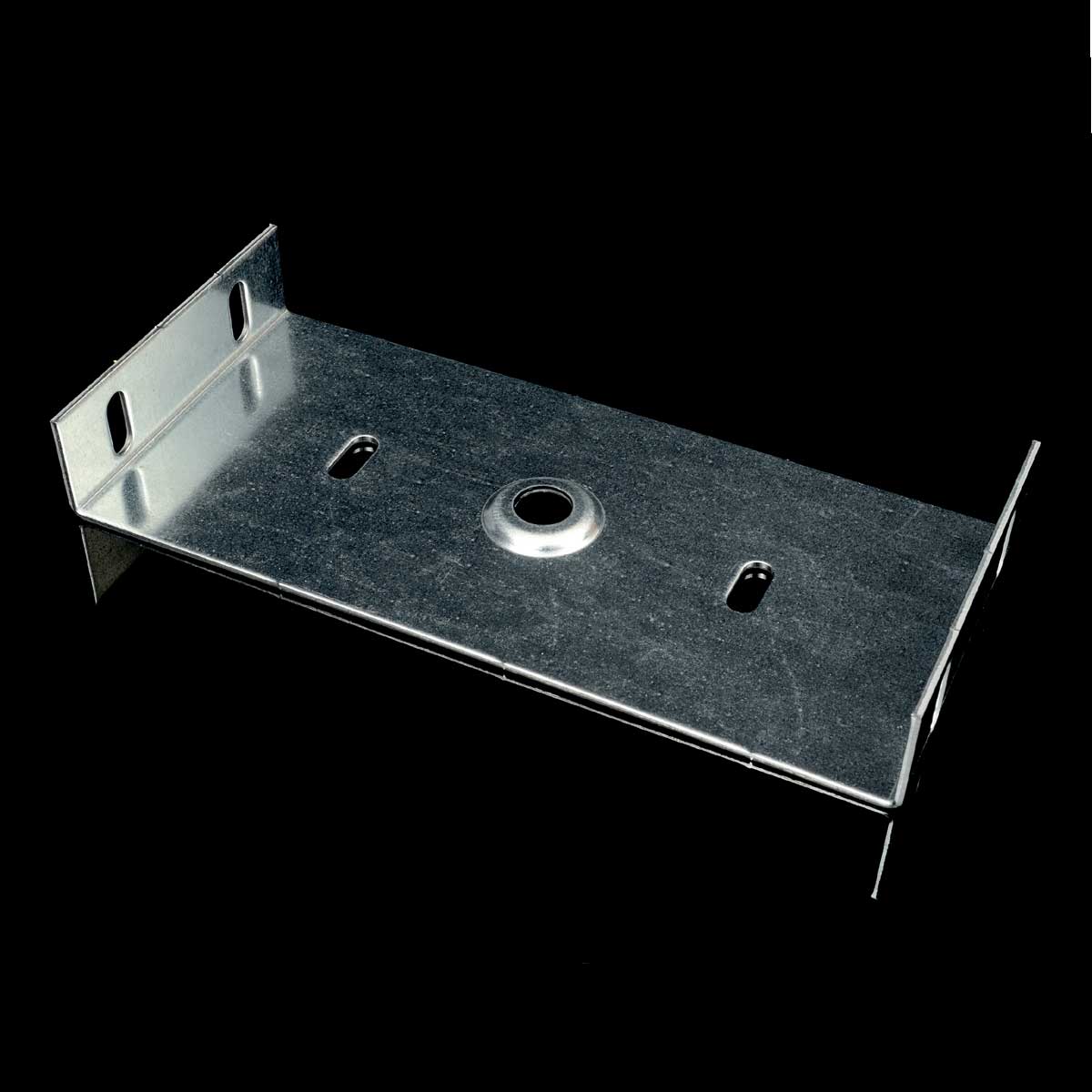

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
ZVNI_EN
| Kod EAN | 8595568927477 |
| Kod klasyfikacji celnej | 73269098 |
| Waga | 0,4030 kg/pcs |
| Wykończenie powierzchni | ocynkowano metodą Sendzimira |
| Odporność na temperaturę | -50 - 150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 2 mm |
| Ilość potrzebnych śrub do połączenia | 4 - 6 |
| Maksymalne obciążenie | 90 kg |

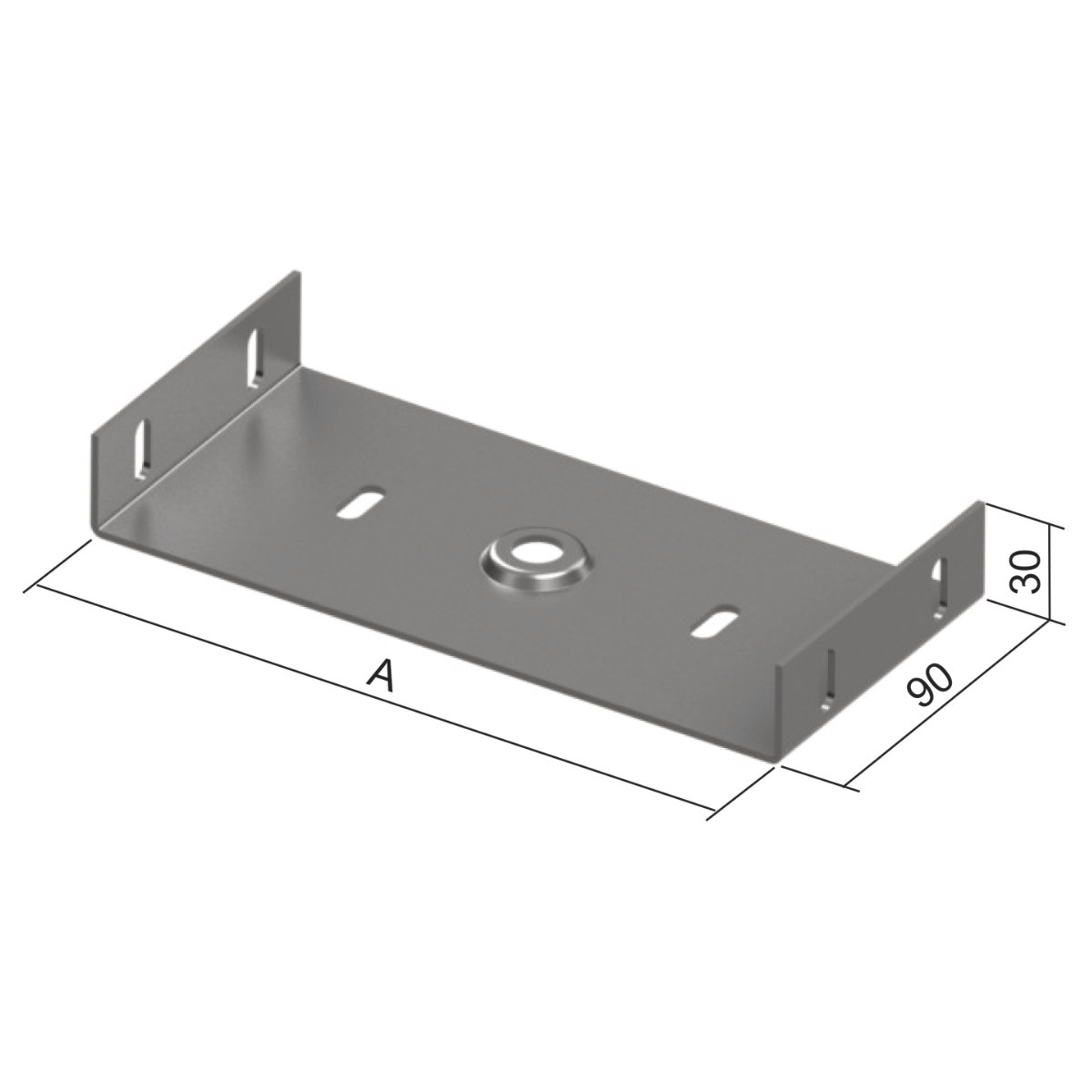

| Wymiar A | 246 mm |
| Dla szerokości koryta kablowego | 250 mm |
| Dla wysokości koryta | 50 mm |

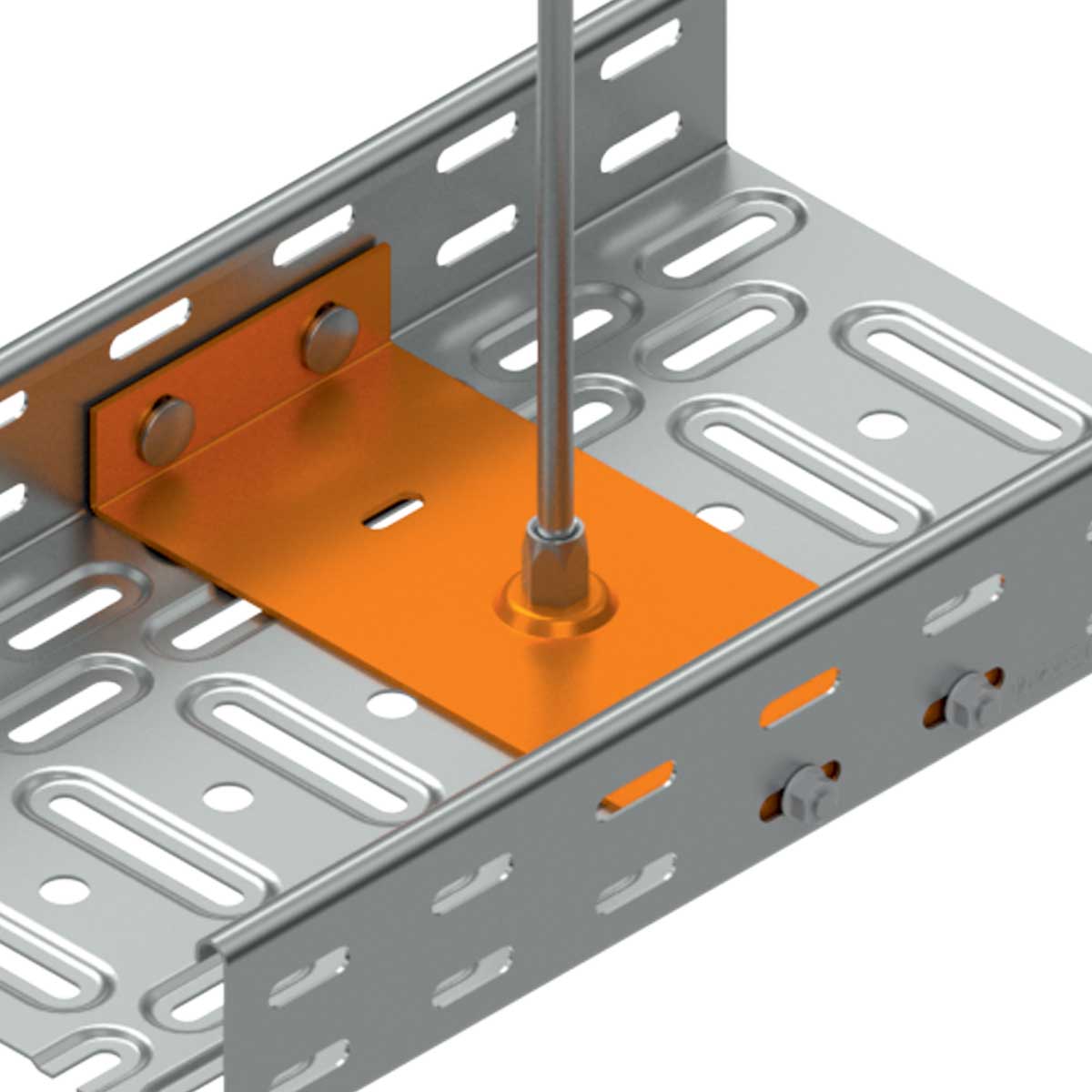

Montowany jest za pomocą pręta gwintowanego ZT 8 lub ZT 10 oraz nakrętki MN. Nakrętka MN nie jest częścią wieszaka. Wieszak wewnętrzny wsuwany jest do korytka przed jego połączeniem z dalszym korytkiem. Rozmiar nakrętki wybierany jest wg średnicy pręta gwintowanego.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
