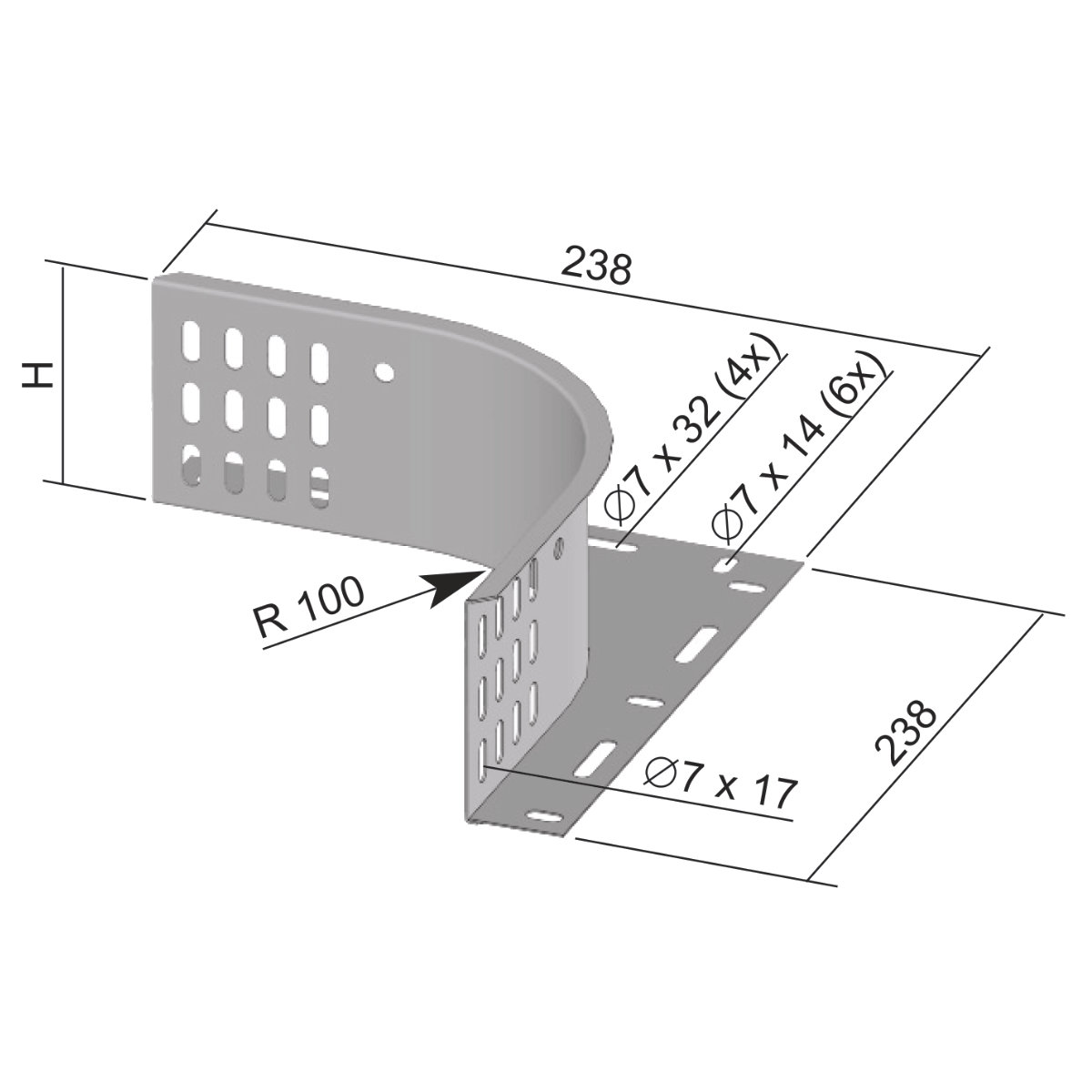

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
SU_EN
| Kod EAN | 8595057658592 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 0,3410 kg/pcs |
| Wykończenie powierzchni | ocynkowane ogniowo |
| Odporność na temperaturę | -50 - 150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 1 mm |
| Ilość potrzebnych śrub do połączenia | 8 |
| Wymiar H | 65 mm |
| Dla wysokości koryta | 60 mm |

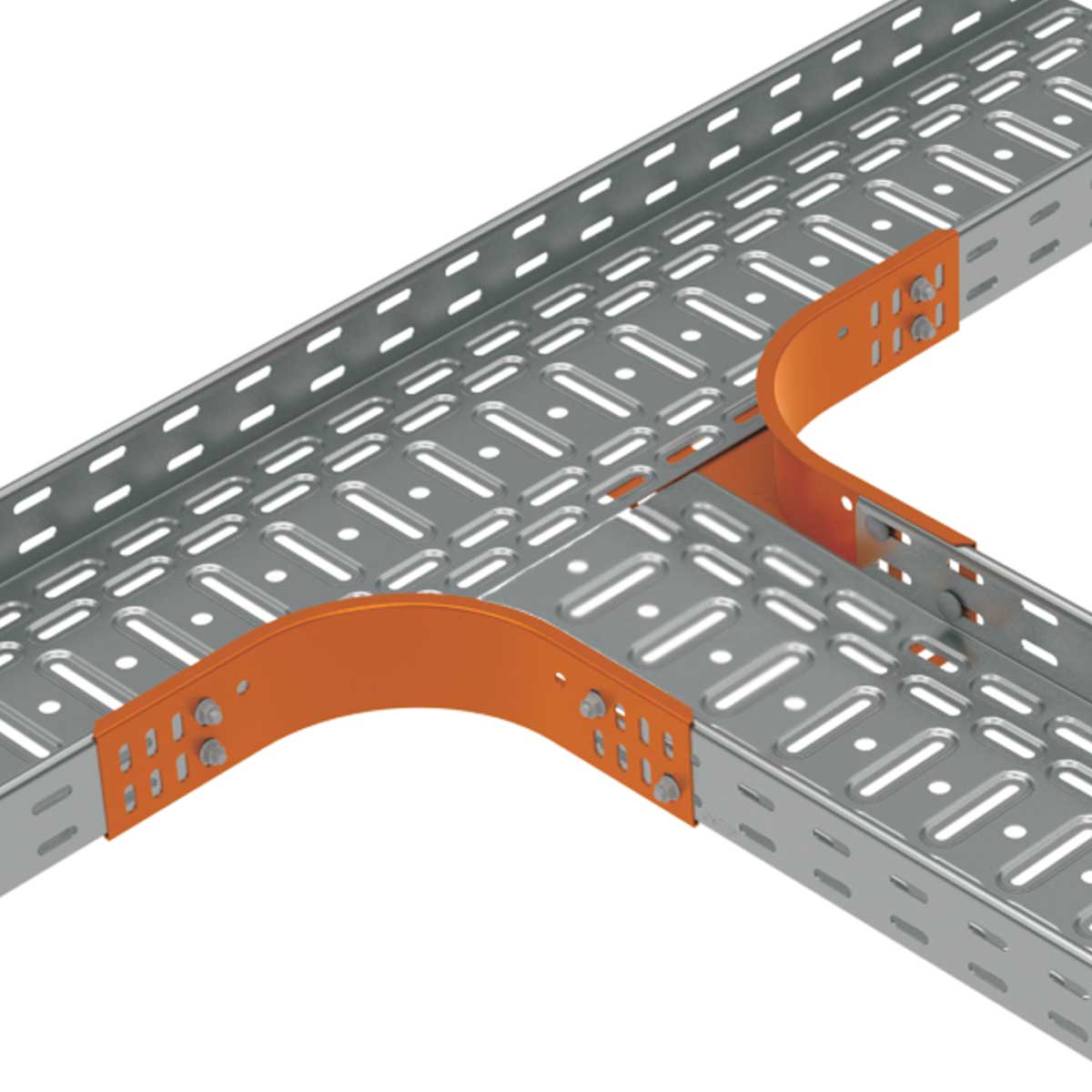

Element ten stosowany jest w celu wykonania dodatkowego odgałęzienia przy użyciu nierównego odgałęzienia T lub krzyża. Zaletą takiego zastosowania jest możliwość wyboru korytka odchodzącego o dowolnej szerokości. Złączka uniwersalna dostarczana jest w opakowaniach po jednym. Konieczne jest zastosowanie 2 sztuk. Zamocowanie wykonuje się za pomocą śrub NSM 6X10. Na pokrycie odejścia trasy wykonanego poprzez złączkę uniwersalną można wykorzystać pokrywę odgałęzienia poziomego VOH.
Note for system with maintained functionality in fire:
You find more information in the catalogue Systems with maintained functionality in fire.
