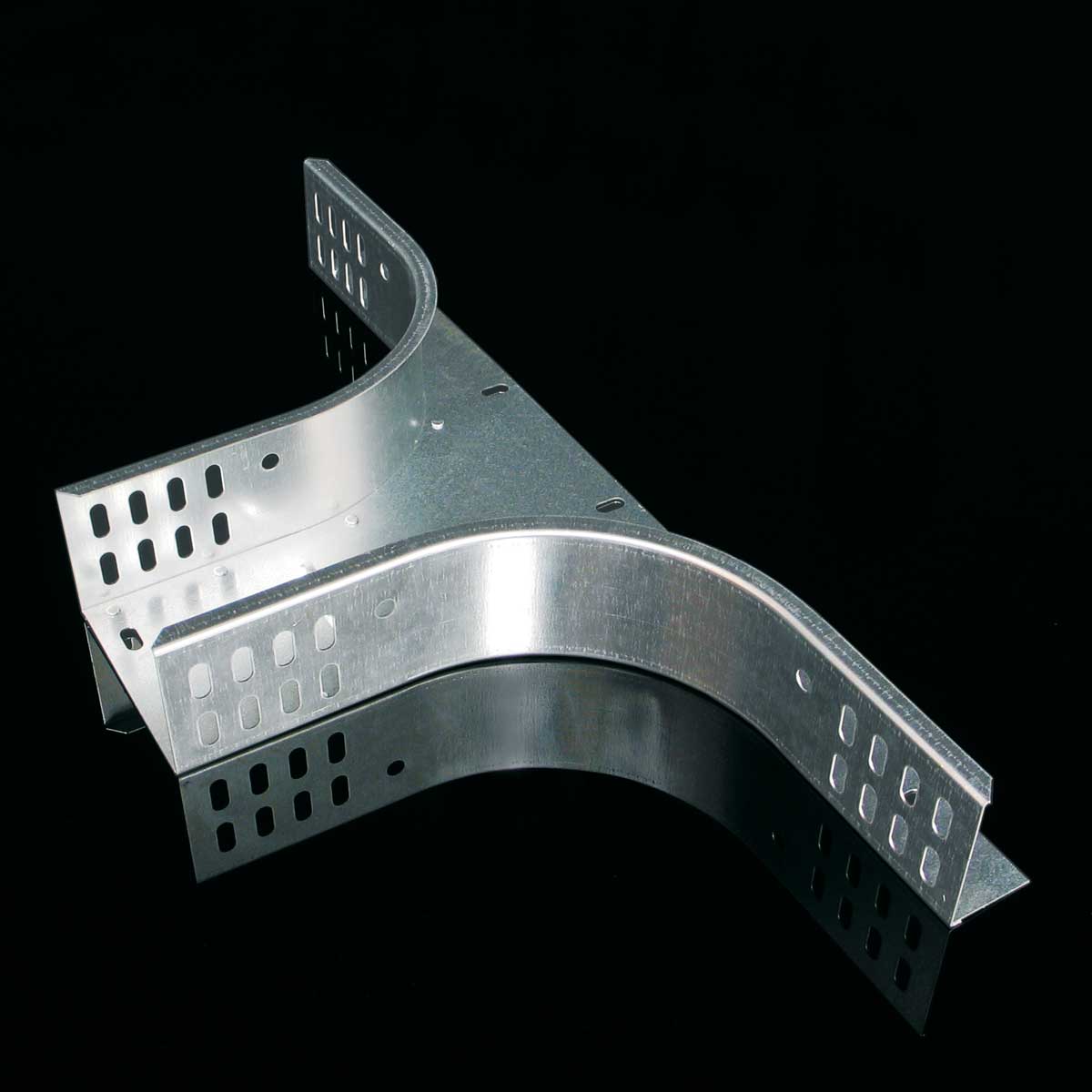

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
OH_EN
| Kod EAN | 8595057628366 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 1,5360 kg/pcs |
| Wykończenie powierzchni | ocynkowano metodą Sendzimira |
| Odporność na temperaturę | -50 - 150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 1 mm |
| Ilość potrzebnych śrub do połączenia | 10 |

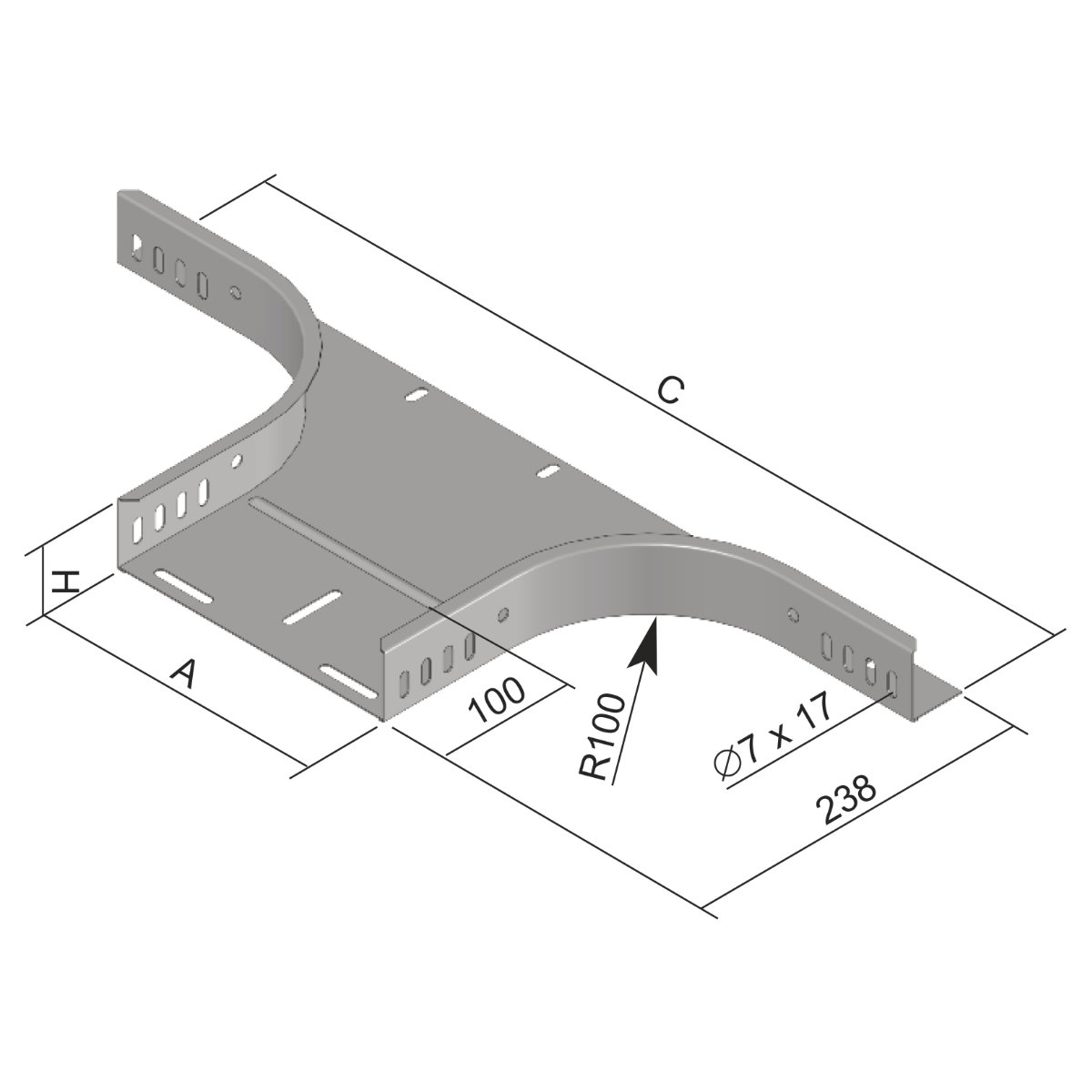

| Wymiar A | 503 mm |
| Wymiar C | 903 mm |
| Wymiar H | 65 mm |
| Dla szerokości koryta kablowego | 500 mm |
| Dla wysokości koryta | 60 mm |

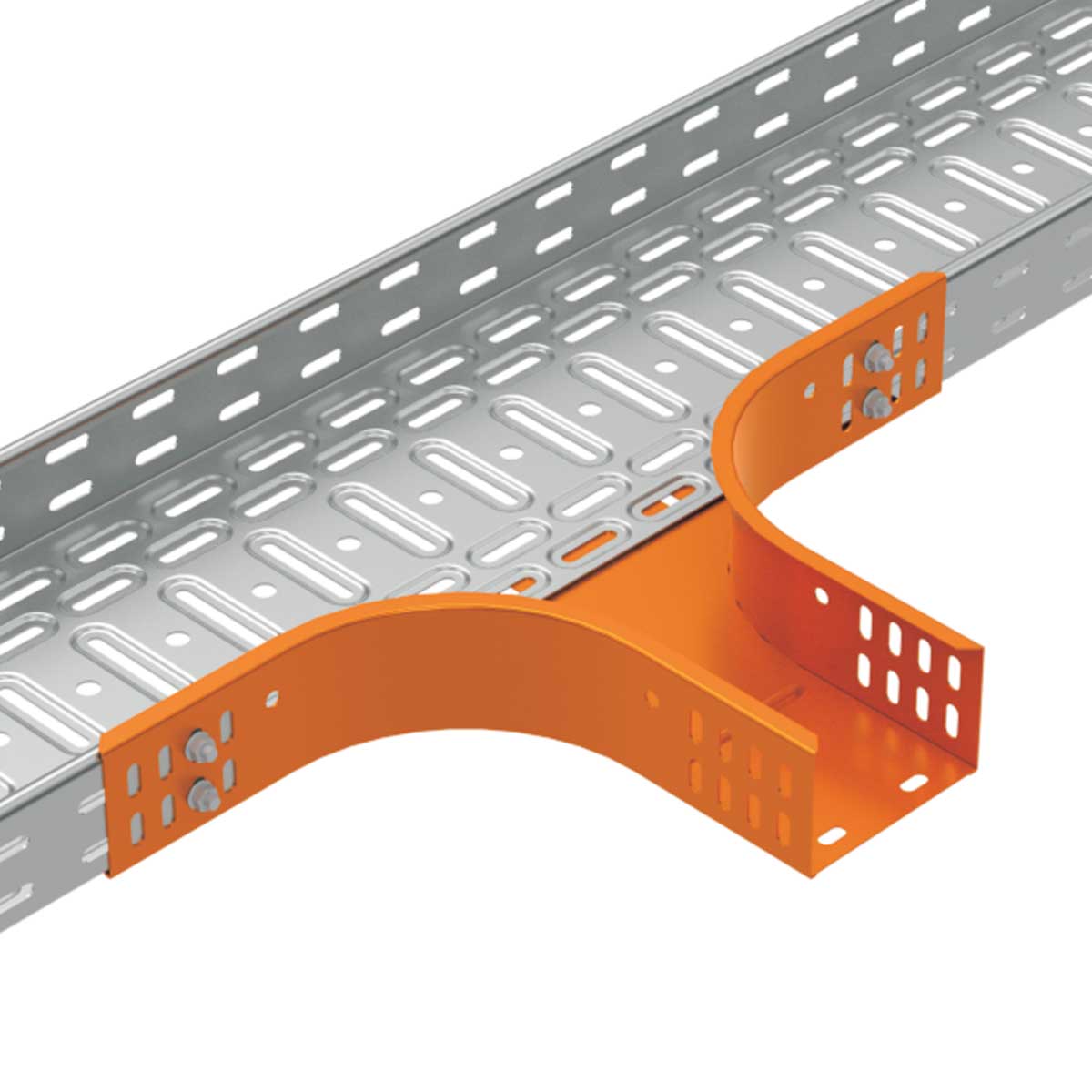

Połączenie wykonuje się za pomocą śruby NSM 6X10. Odgałęzienie poziome stosowane jest dla dodatkowego odgałęzienia od trasy.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
