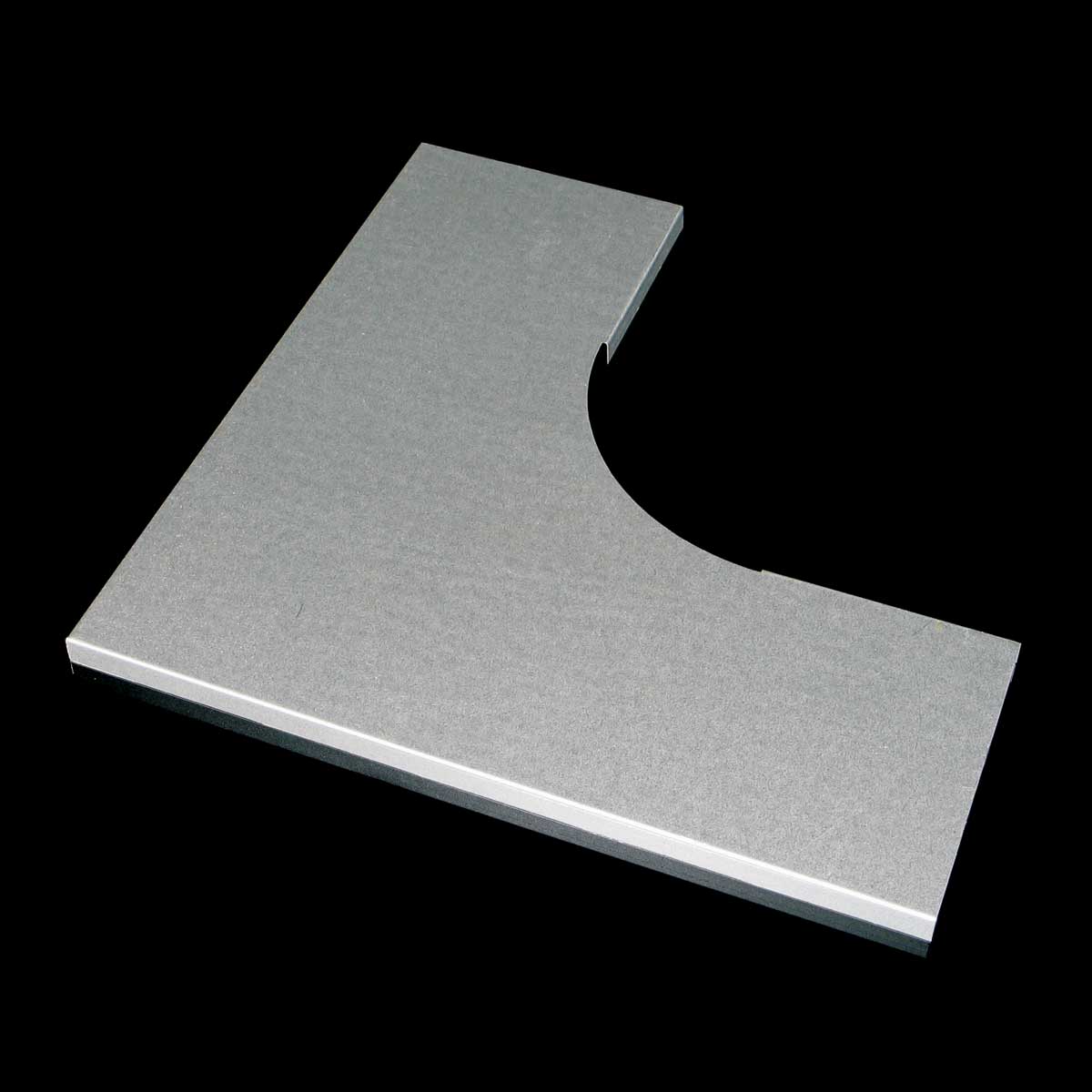

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
NVO90_M3_EN
| Kod EAN | 8595057682511 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 2,1820 kg/pcs |
| Wykończenie powierzchni | ocynkowane ogniowo |
| Odporność na temperaturę | -50 - 150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 0,8 mm |

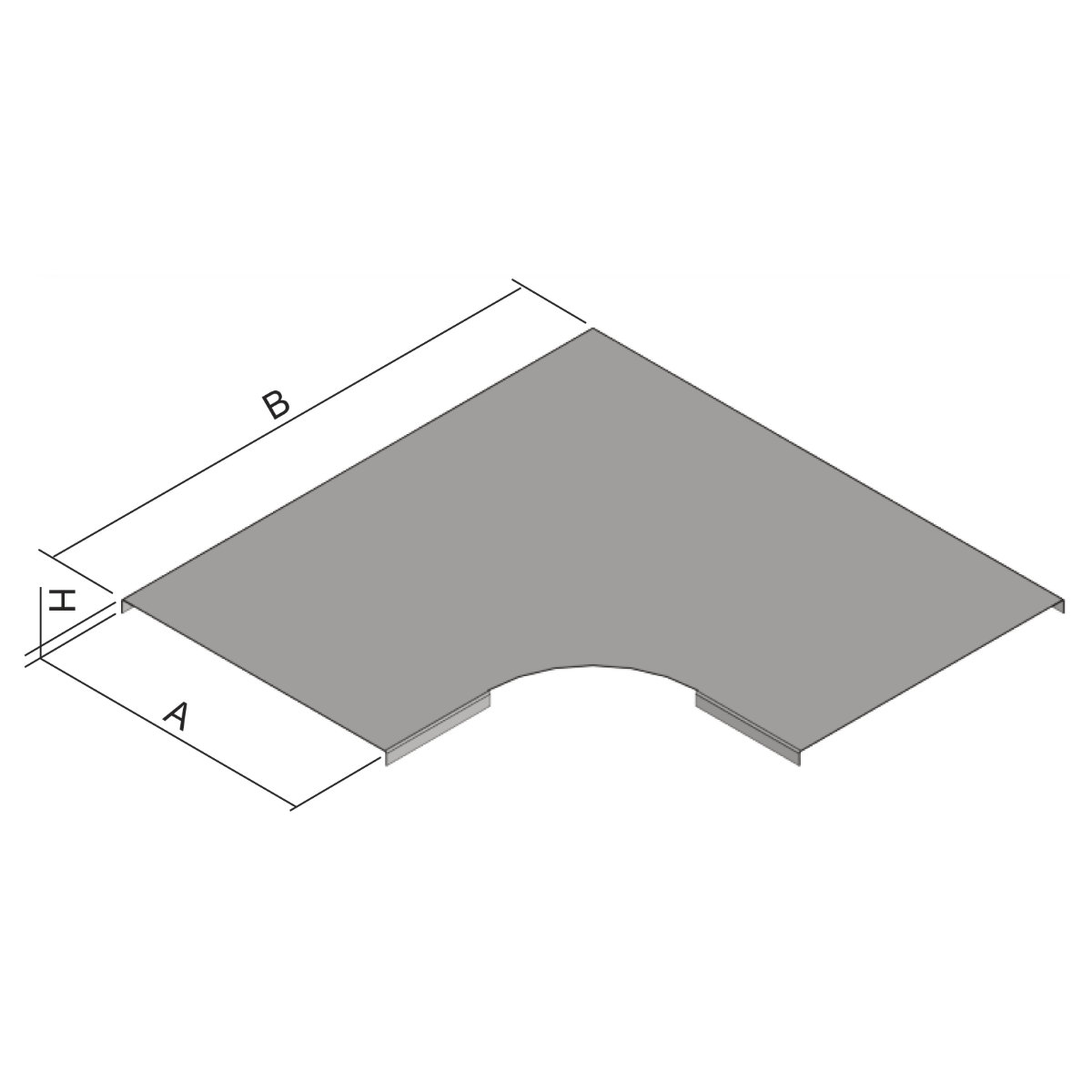

| Wymiar A | 504 mm |
| Wymiar B | 661 mm |
| Wymiar H | 15 mm |
| Dla szerokości koryta kablowego | 500 mm |
| Dla wysokości koryta | 50 - 100 mm |
W celu zamocowania pokrywy użyto 5 szt. uchwytów pokrywy VU. W przypadku łuku NVO 90X500 zewnętrzny kąt prosty zastąpiono skosem.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
