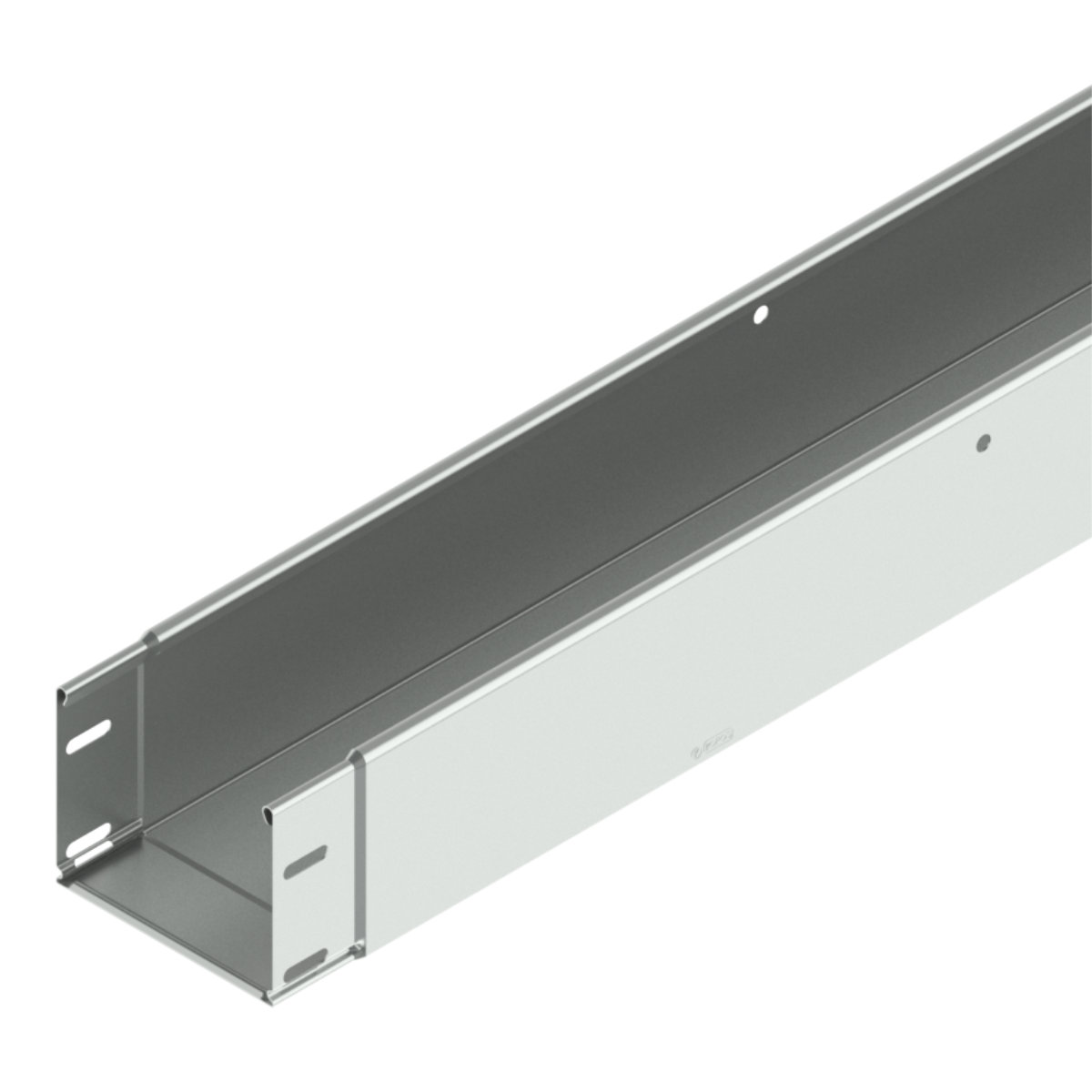

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
NKZIN_EN
| Kod EAN | 8595568924445 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 1,9800 kg/m |
| Wykończenie powierzchni | ocynkowano metodą Sendzimira |
| Odporność na temperaturę | -50 - 150 °C |
| Szerokość | 125 mm |
| Wysokość | 100 mm |
| Długość | 2098 mm |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 0,7 mm |
| Ilość potrzebnych śrub do połączenia | 4 |
| Maksymalne obciążenie dla odporności ogniowej | 10 - 20 kg |
W celu zapewnienia połączenia korytek z zintegrowaną złączką używane są zaciski ze stali sprężynowej KSV bądź śruby NSM 6X10.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
W celu zapewnienia połączenia korytek z zintegrowaną złączką używane są śruby NSM 6X10.
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
