Kod EAN | 8595568924414 |
Kod klasyfikacji celnej | 73089059 |
Waga | 1,8000 kg/m |
Wykończenie powierzchni | ocynkowano metodą Sendzimira |
Odporność na temperaturę | -50 - 150 °C |

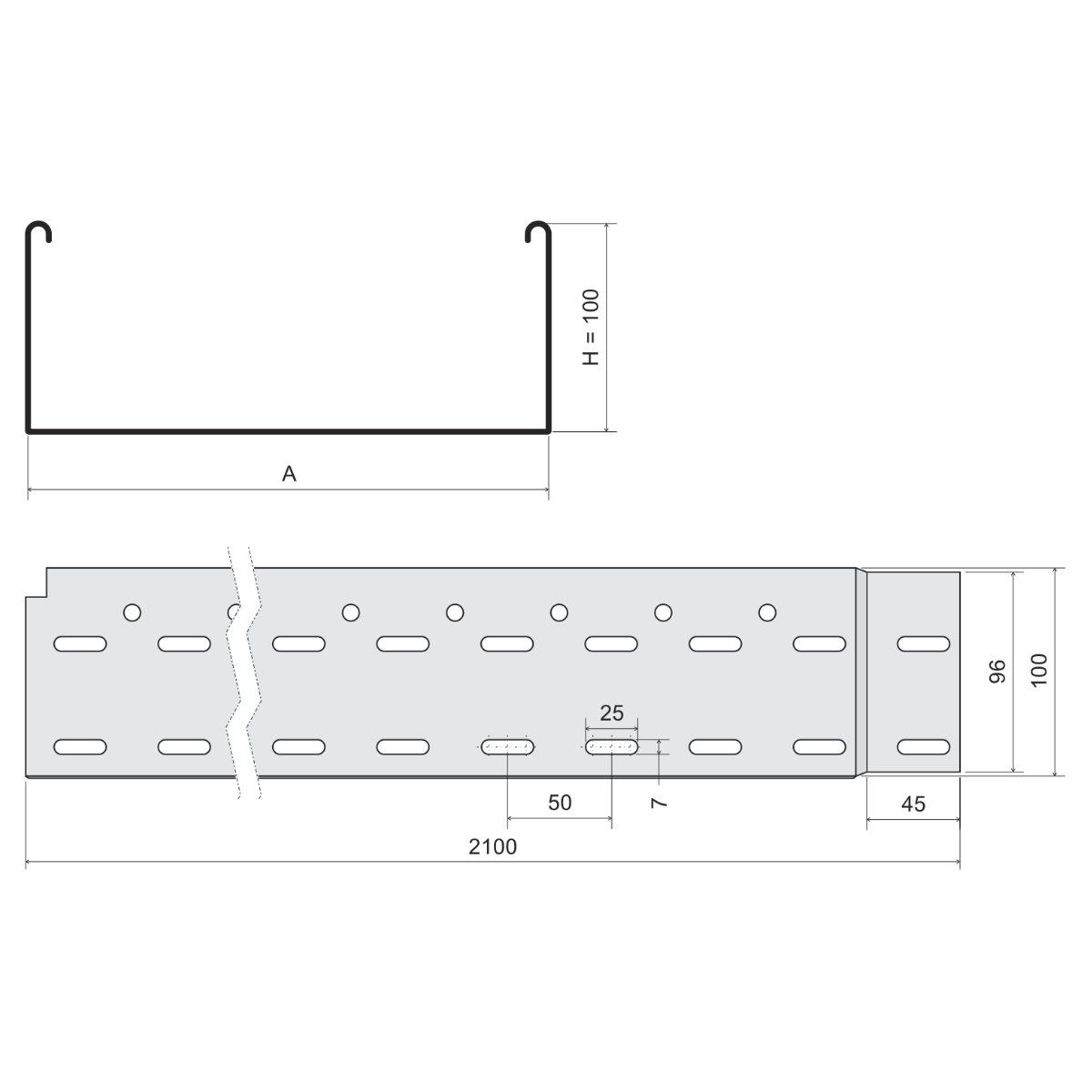

Szerokość | 125 mm |
Wysokość | 100 mm |
Długość | 2098 mm |
Funkcjonalność w ogniu | P90-R, E90, PS90 |
Normy | ČSN EN 61537 |
Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
Grubość blachy | 0,7 mm |
Ilość potrzebnych śrub do połączenia | 4 |
Maksymalne obciążenie dla odporności ogniowej | 10 - 20 kg |
W celu zapewnienia połączenia korytek z zintegrowaną złączką używane są zaciski ze stali sprężynowej KSV bądź śruby NSM 6X10.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
W celu zapewnienia połączenia korytek z zintegrowaną złączką używane są śruby NSM 6X10.
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
