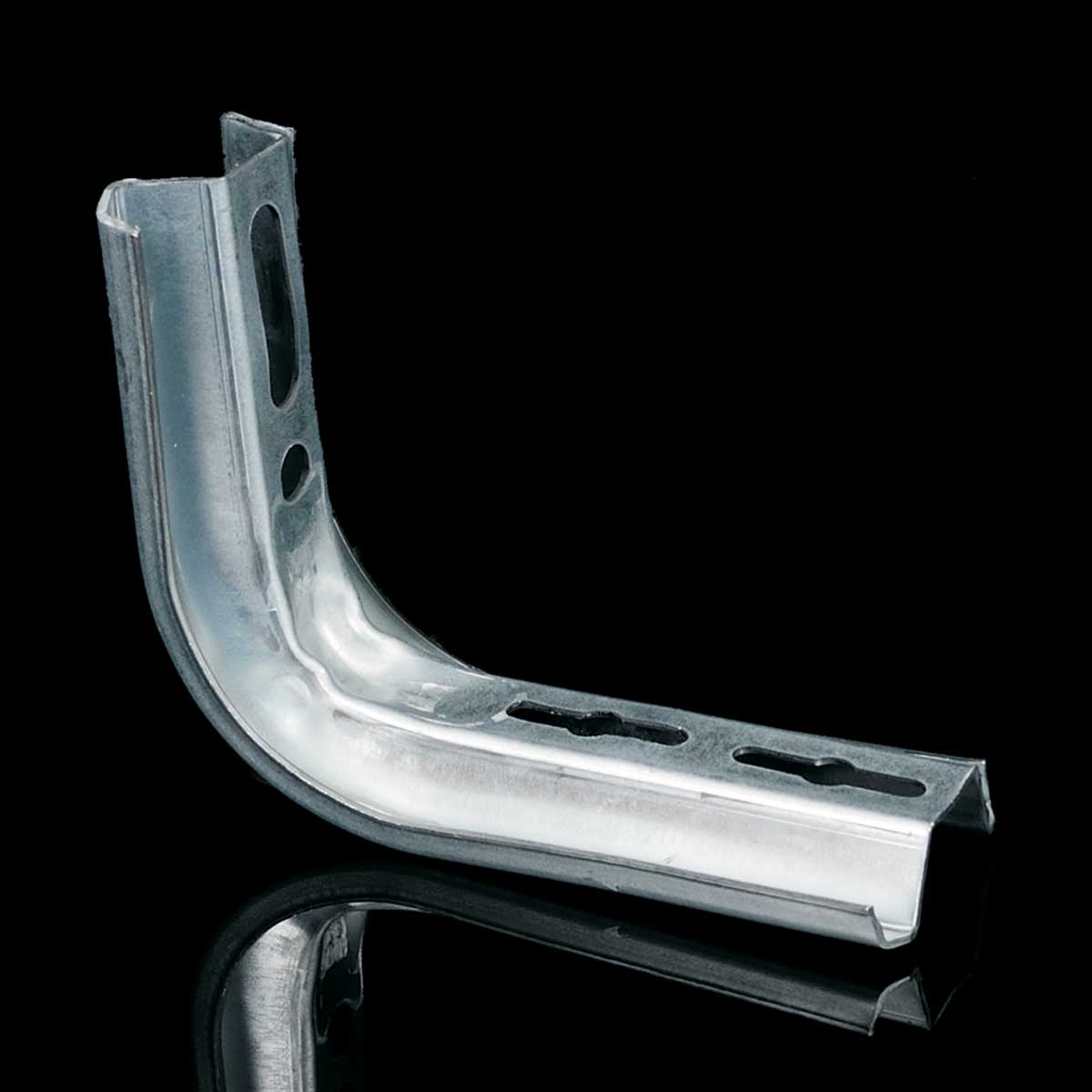

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
LTS_EN
| Kod EAN | 8595057639690 |
| Kod klasyfikacji celnej | 83024190 |
| Waga | 0,3000 kg/pcs |
| Wykończenie powierzchni | ocynkowano metodą Sendzimira |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Maksymalne obciążenie | 150 kg |

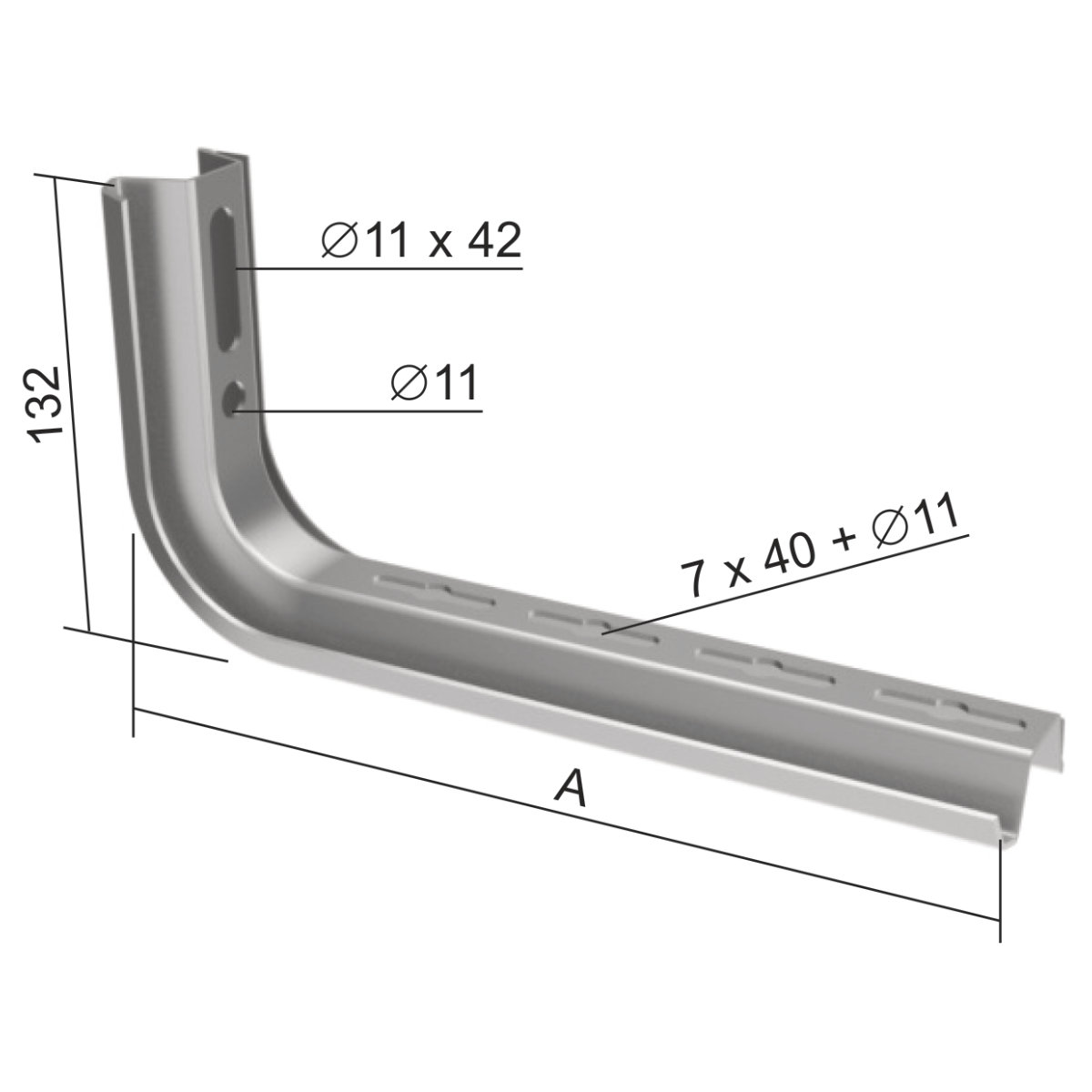

| Wymiar A | 163 mm |
| Dla szerokości koryta kablowego | 100 mm |
| Maksymalne obciążenie dla odporności ogniowej | 10 kg |

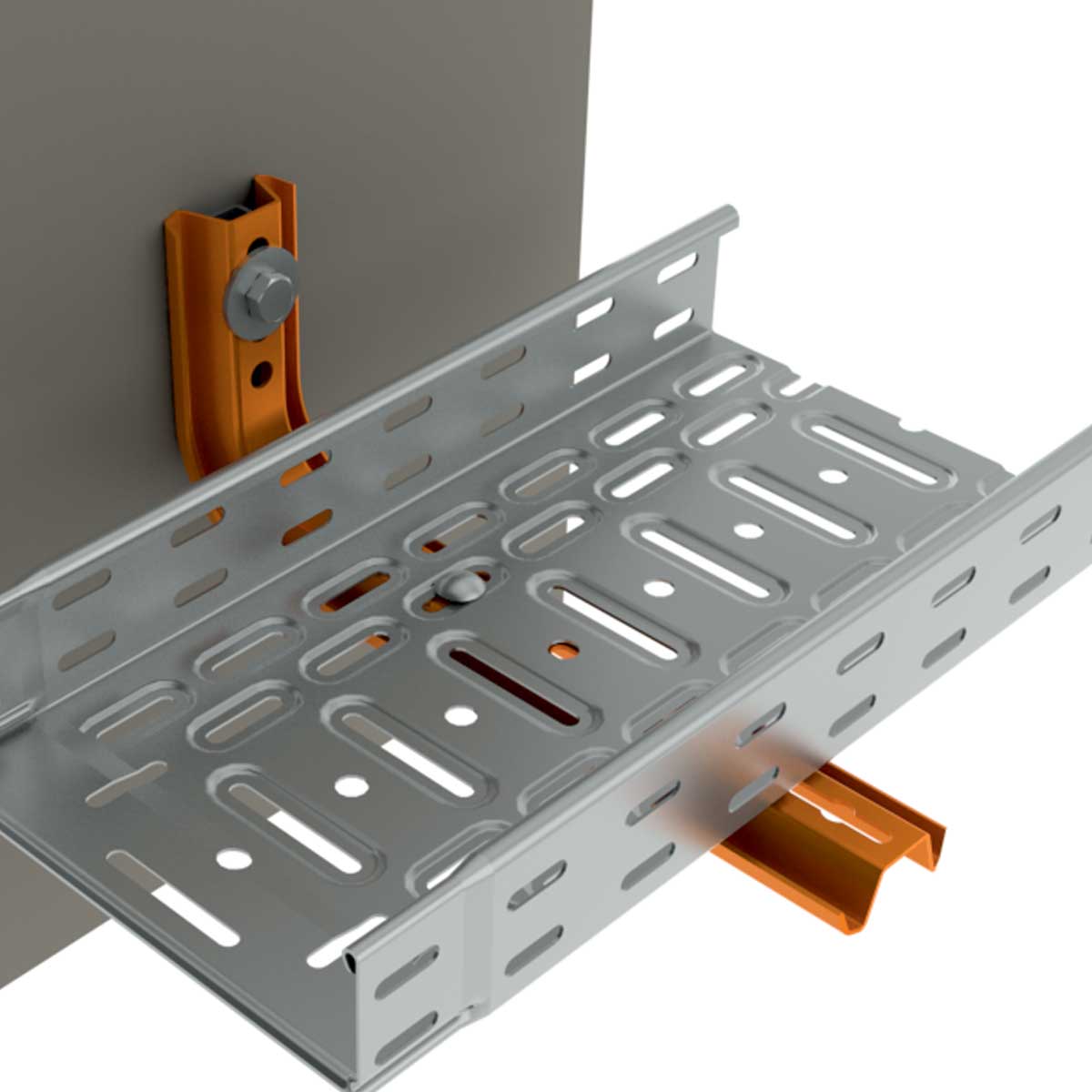

Uchwyty przeznaczone są do montażu na ścianie lub na kształtowniku stropowym. Do wyeliminowania odkształceń podczas montażu służy element wzmacniający STS. Korytko kablowe mocuje się za pomocą śrub NSM 6X10. Strzemię instaluje się za pomocą kotwy KPO 10X95 lub KKZ 10, podkładki PD 10 oraz śruby S 10X40.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Do wyeliminowania odkształceń podczas montażu służy element wzmacniający STS.
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
