Łuk opadający 90°

KO 90X60X400_F

2D
3D

Załączniki i certyfikaty

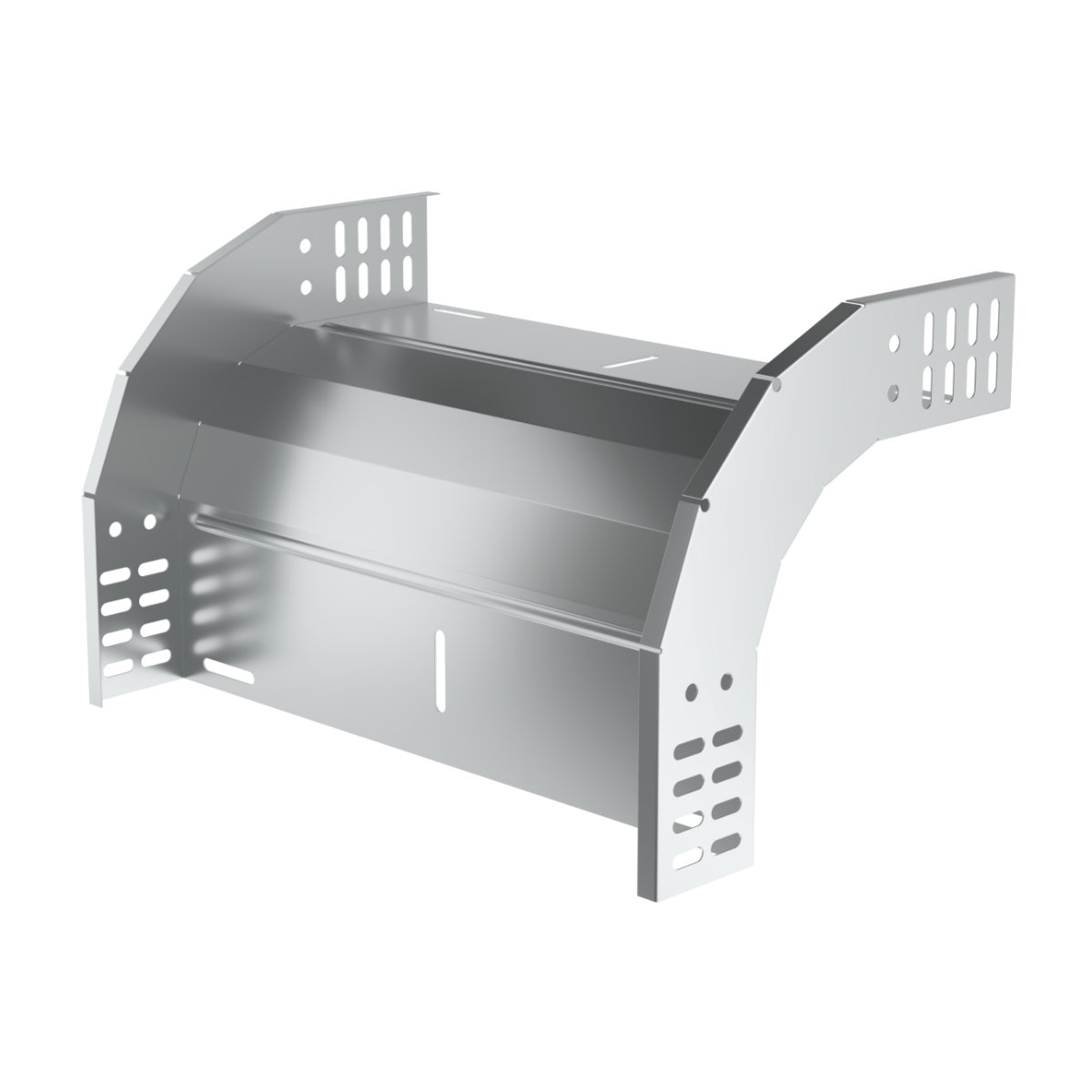

Zdjęcie poglądowe

KO 90X60X400_F

KO 90X60X400_F

KO 90X60X400_F

To download 3D models, please login or create an account and request access.

Karta katalogowa
KO_EN
KO_PO_EN

Certyfikat
Conformity declaration
Declaration RoHS
Declaration REACH
Certificate ESČ
Deklaracja zgodności

Certyfikacja pożarowa
Certification report DIN
Certificate DIN
Conformity declaration DIN
Deklaracja zgodności

Kod EAN	8595057663992
Kod klasyfikacji celnej	73089059
Waga	1,6054 kg/pcs
Wykończenie powierzchni	ocynkowane ogniowo
Odporność na temperaturę	-50 - 150 °C
Funkcjonalność w ogniu	P90-R, E90, PS90
Normy	ČSN EN 61537
Normy odporności ogniowej	ČSN 73 0895, DIN 4102-12, STN 92 0205
Grubość blachy	1 mm
Ilość potrzebnych śrub do połączenia	12

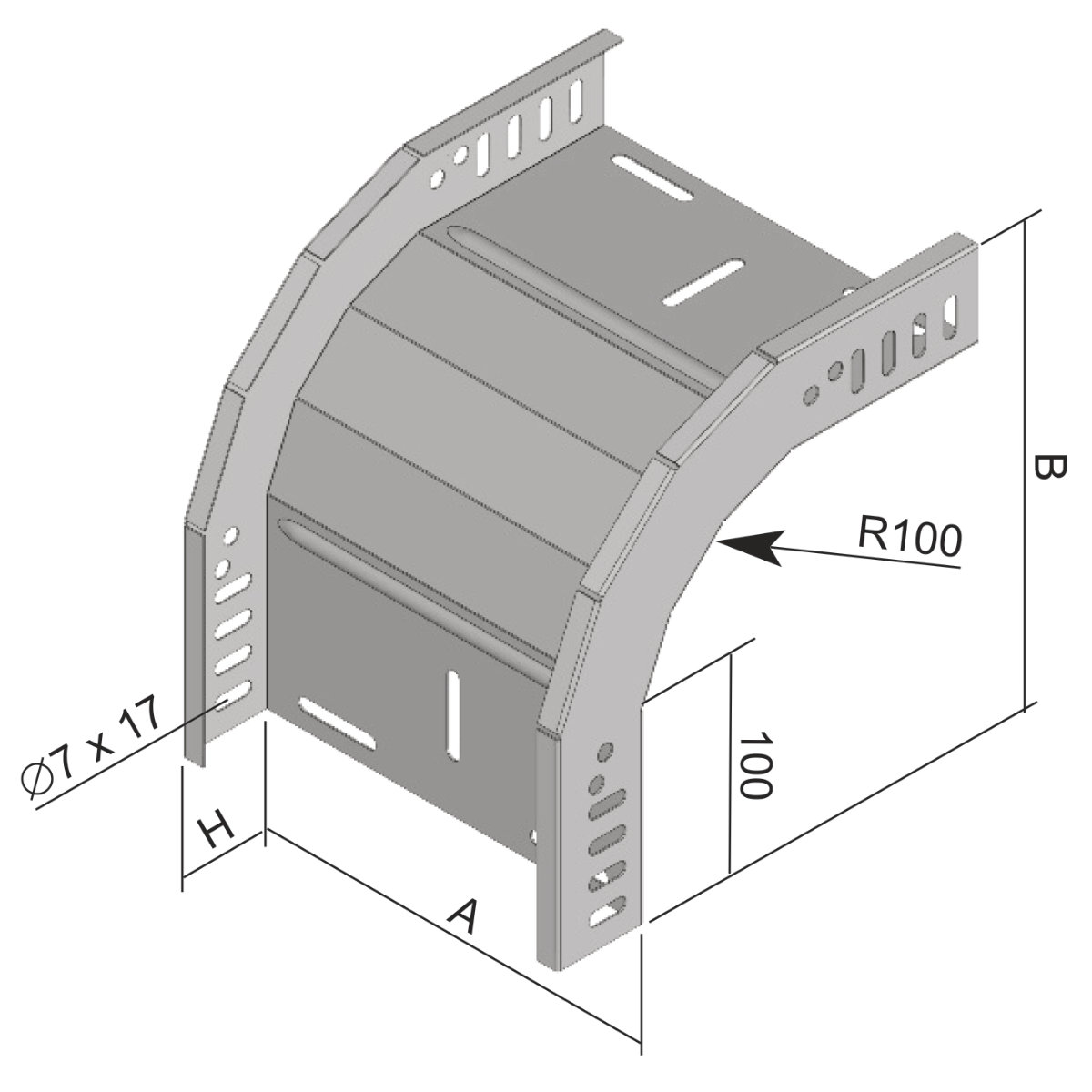

Wymiar A	403 mm
Wymiar B	245 mm
Wymiar H	65 mm
Dla szerokości koryta kablowego	400 mm
Dla wysokości koryta	60 mm

Połączenie wykonuje się za pomocą śruby NSM 6X10

Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:

Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
