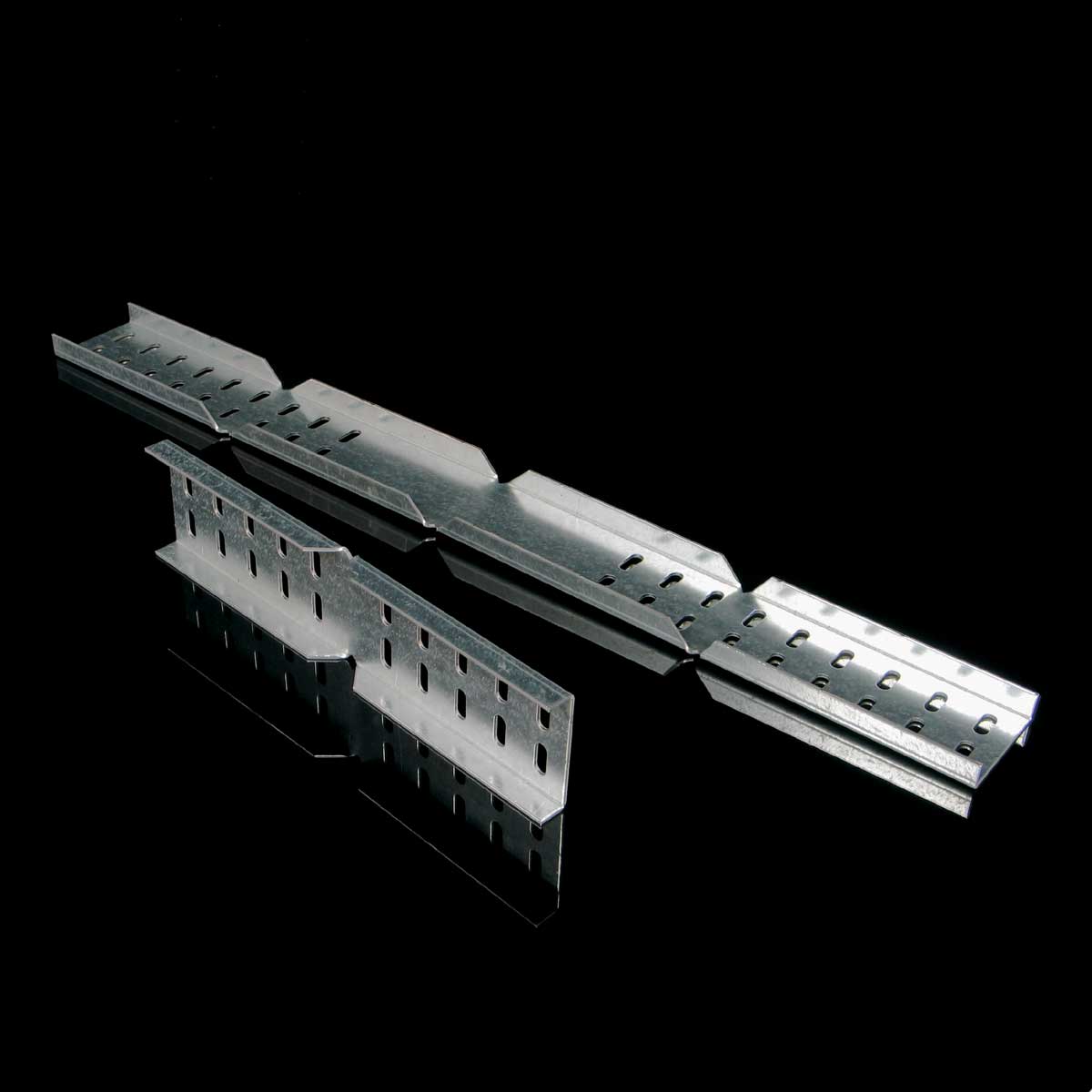

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
BSKH_EN
| Kod EAN | 8595568904140 |
| Kod klasyfikacji celnej | 73269098 |
| Waga | 0,4140 kg/pcs |
| Wykończenie powierzchni | ocynkowane ogniowo |
| Odporność na temperaturę | -50 - 150 °C |
| Normy | ČSN EN 61537 |
| Grubość blachy | 2 mm |
| Ilość potrzebnych śrub do połączenia | 4 |
| Wymiar A | 140 mm |
| Wymiar H | 64 mm |

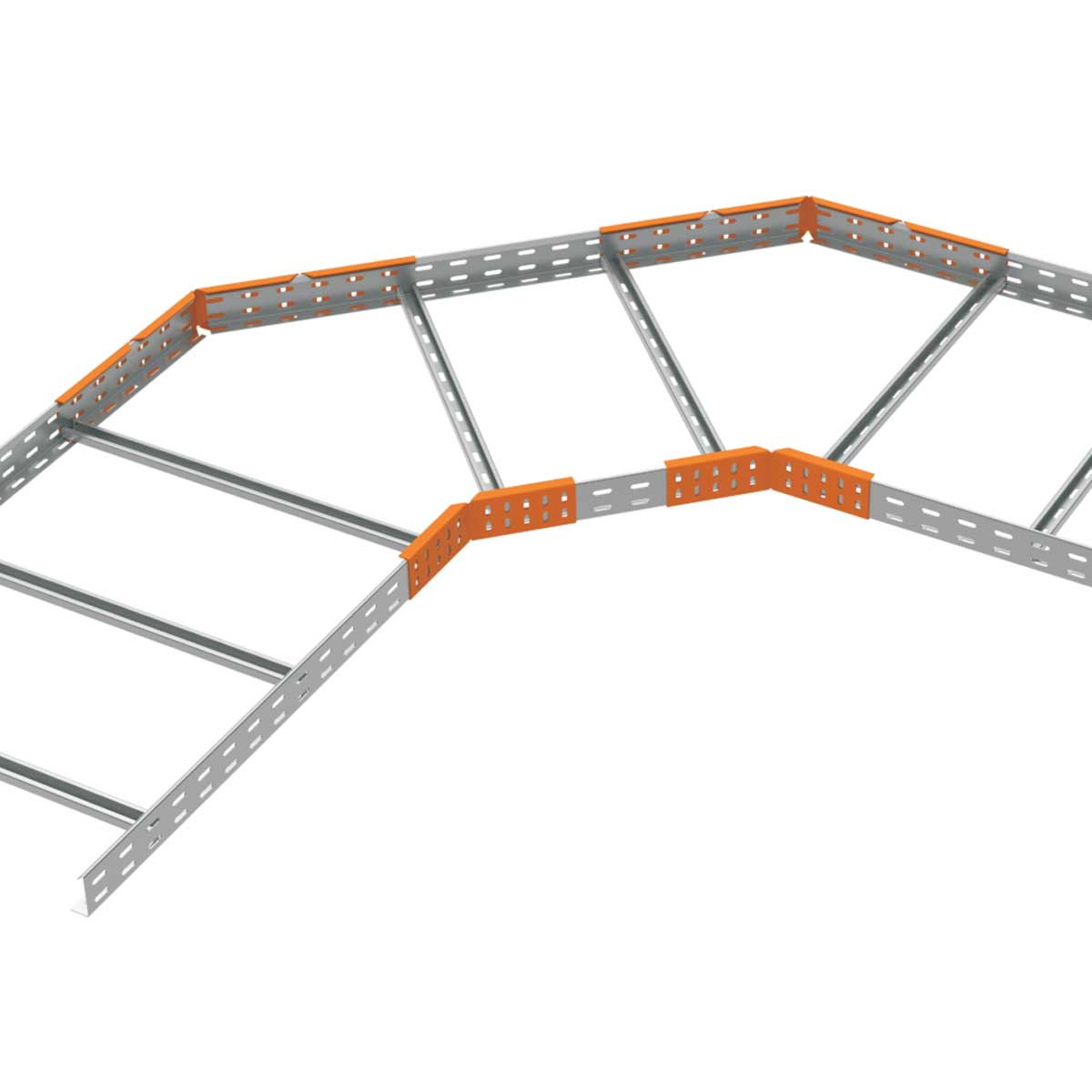

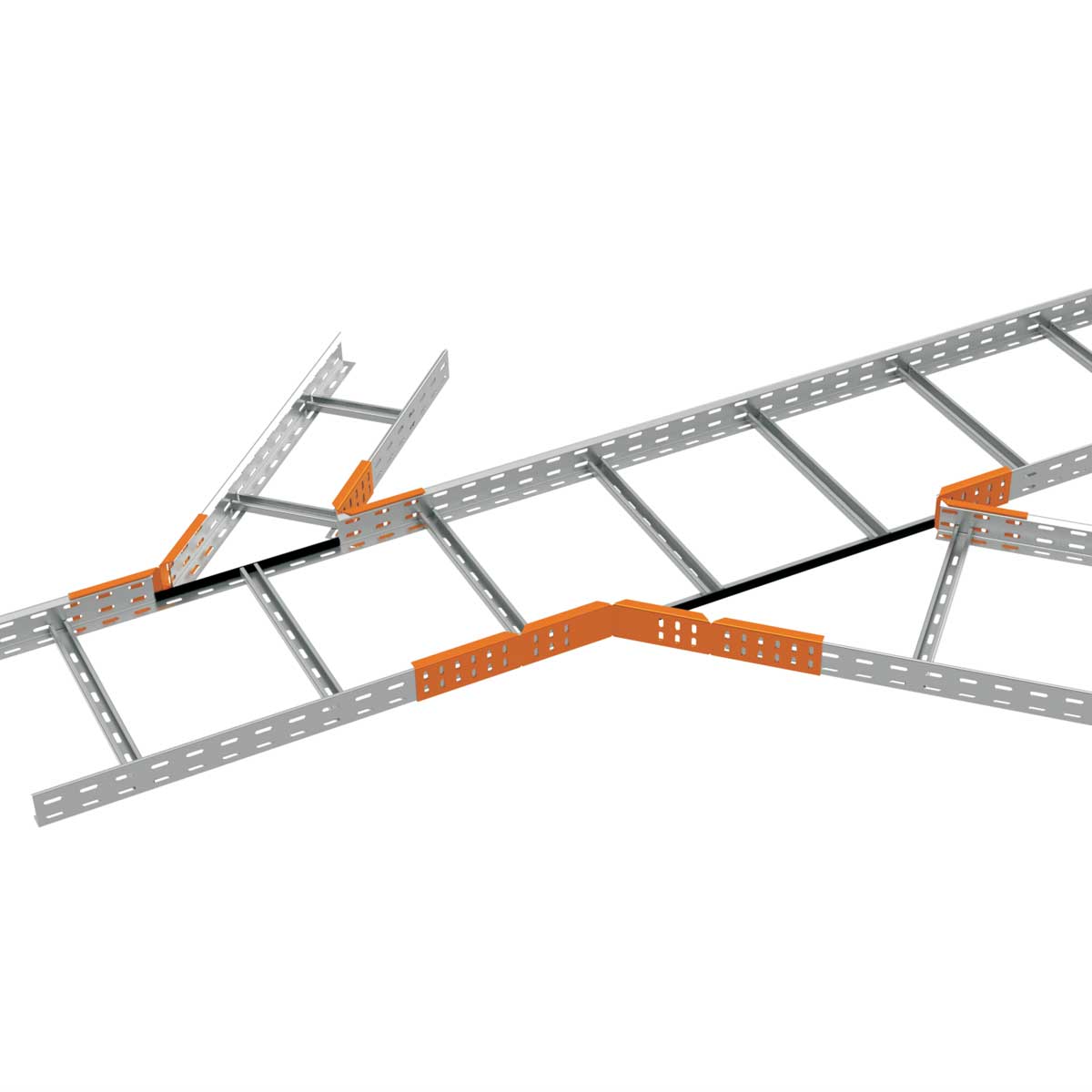

Służy do utworzenia odgałęzienia trasy pomostów kablowych albo jako element zastępczy kształtek pomostów kablowych. Złączki pozwalają na bardziej ekonomiczny i uniwersalny sposób tworzenia poziomego rozgałęzienia trasy. Przy odgałęzieniu trasy odcinana jest ściana boczna pomostu kablowego około 15 mm powyżej dna - w osi dolnego rzędu perforacji. Krawędź należy wyposażyć w osłonę krawędzi NCH. Zamocowanie złączek wykonywane jest przy pomocy śruby NSM 6X10
