3.7.2017

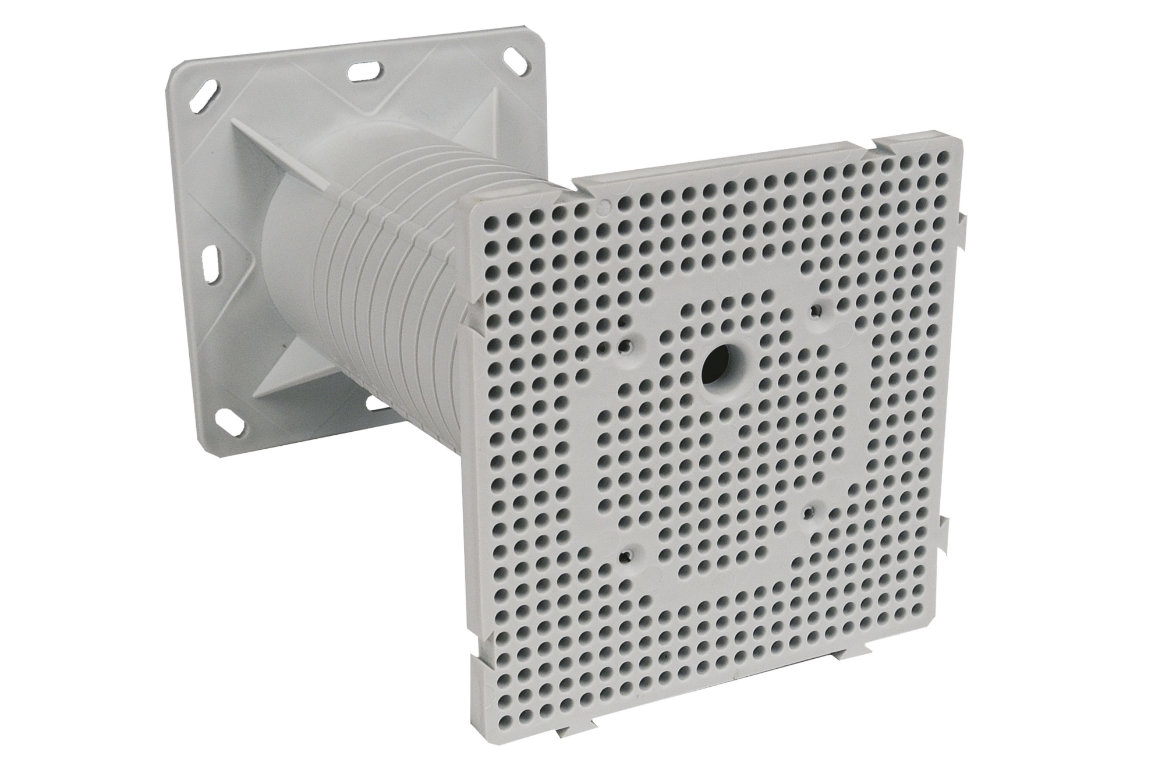

Puszki elektroinstalacyjne do dociepleń

MDZ & MDZ XL

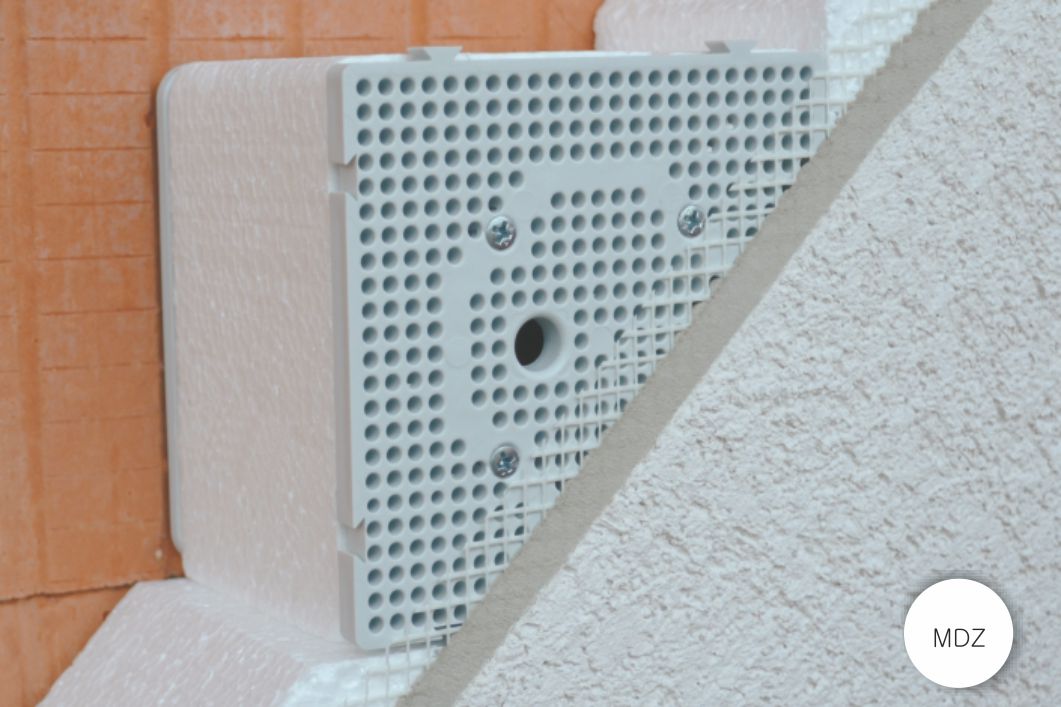

Płyta montażowa do systemów docieplających



  • do montażu urządzeń elektrycznych (oświetlenie zewnętrzne, czujniki ruchu, gniazdka 400 V itp.)
  • eliminuje powstawanie mostków termicznych
  • nadaje się do popularnych rodzajów izolacji (styropian fasadowy, wełna mineralna)
  • płyta umożliwia montaż urządzeń przy grubości warstwy ocieplającej 50-200 mm
  • instalacja na docieplonych fasadach budynków o grubości docieplenia od 50 do 200 mm
  • MDZ - mogą być łączone w dowolne pole montażowe

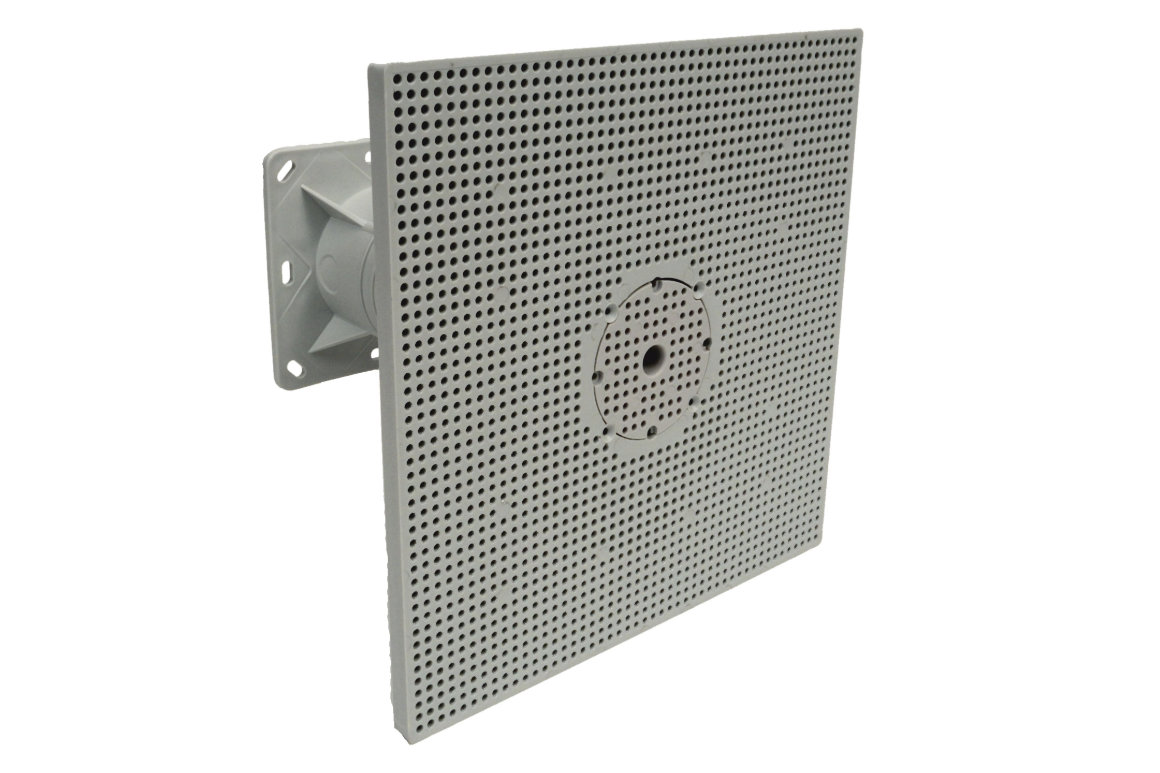

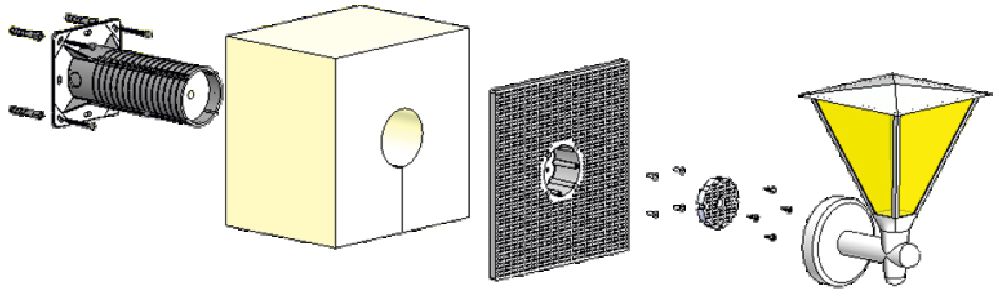

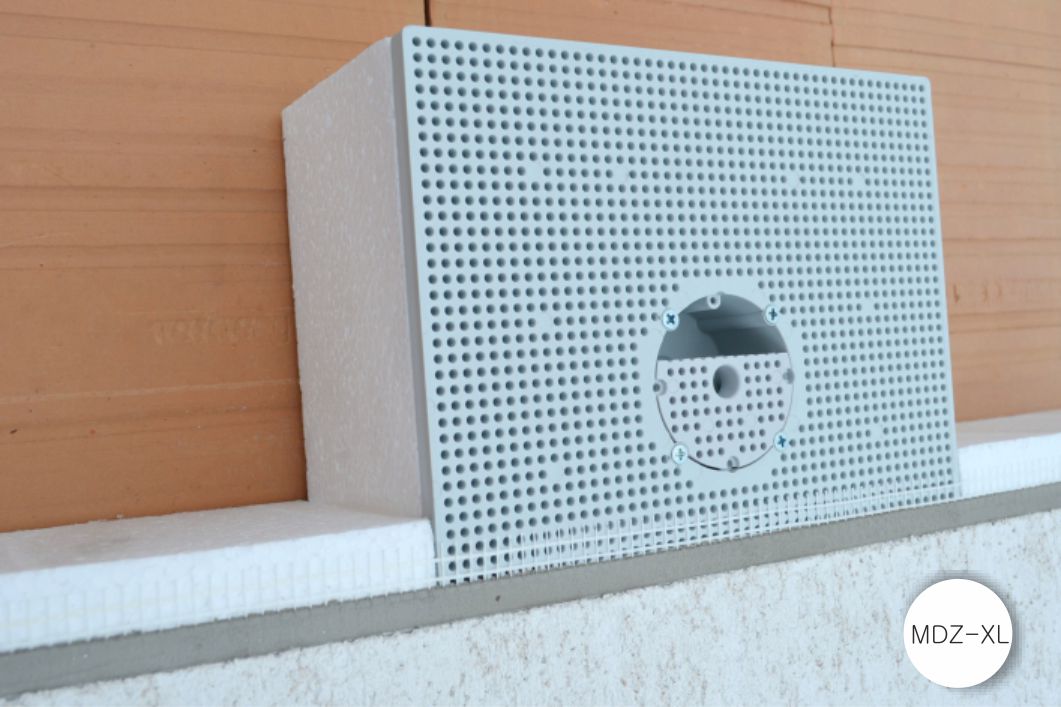

  • MDZ XL - zawiera zintegrowaną puszkę zaprojektowaną specjalnie do podłączenia urządzenia z siecią, ale może być używana jako klasyczna puszka pod włącznik lub gniazdo
  • opakowanie zawiera kołki, wkręty oraz śruby

Wymiary MDZ: 119x119x200mm
Wymiary MDZ XL: 238x238x200mm
materiał: samogasnący PP
Odporność termiczna: od -25 do +60 °C
Nośność: max 4 kg

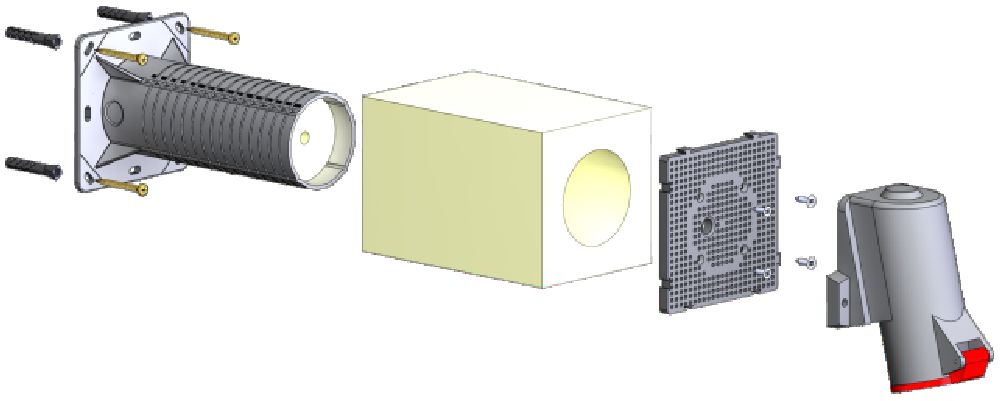

Instrukcja:

1. płytę najlepiej instalować w trakcie ocieplania budynku
2. Nośnik należy przymocować do ściany przy pomocy wkrętów i kołków rozporowych w zależności od typu ściany.
3. kabel przeciagamy przez tubus nośny i jego wewnętrzną warstwę izolacyjną
4. Przy pomocy 4 śrub (zawartość opakowania) przymocować puszkę
5. Przy montażu gniazda 400 V zalecane jest przymocowanie nośnika przy pomocy kotew chemicznych





KEZ & KEZ-3

Puszki elektroinstalacyjne do dociepleń



  • służy do montażu przyrządów na ocieplonych fasadach budynków
  • eliminuje powstawanie mostków termicznych
  • nadaje się do popularnych rodzajów izolacji (styropian fasadowy, wełna mineralna)

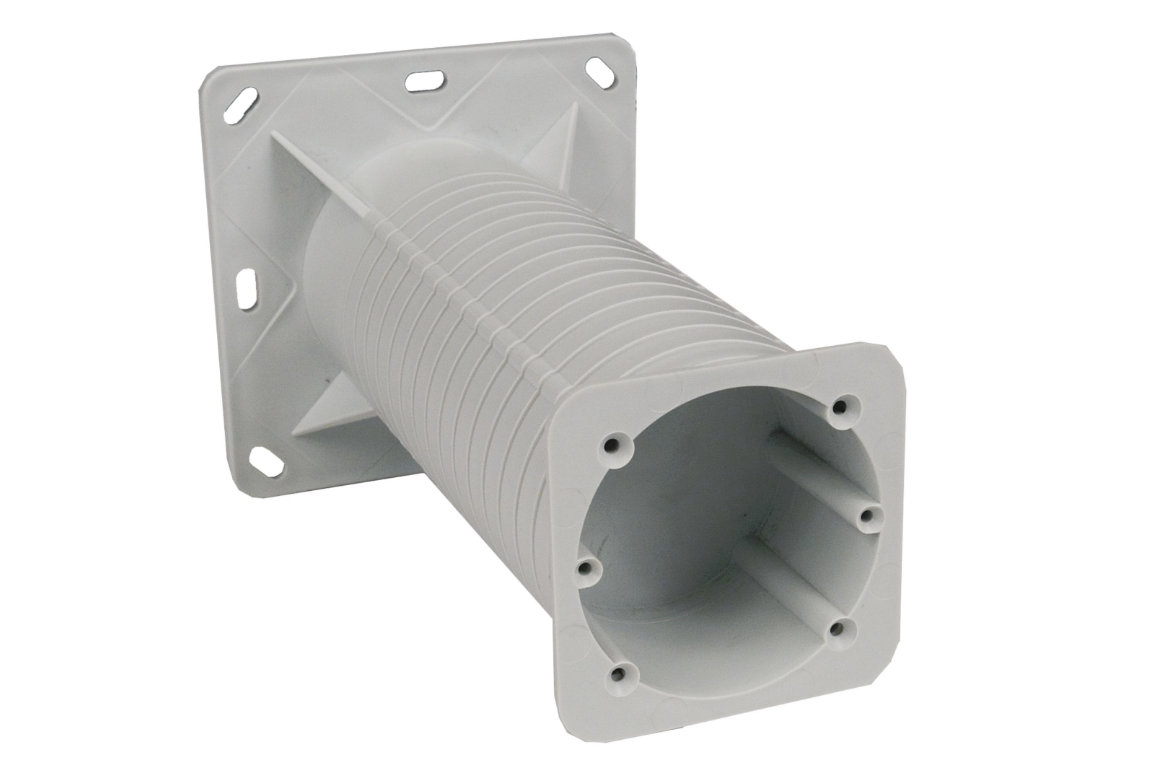

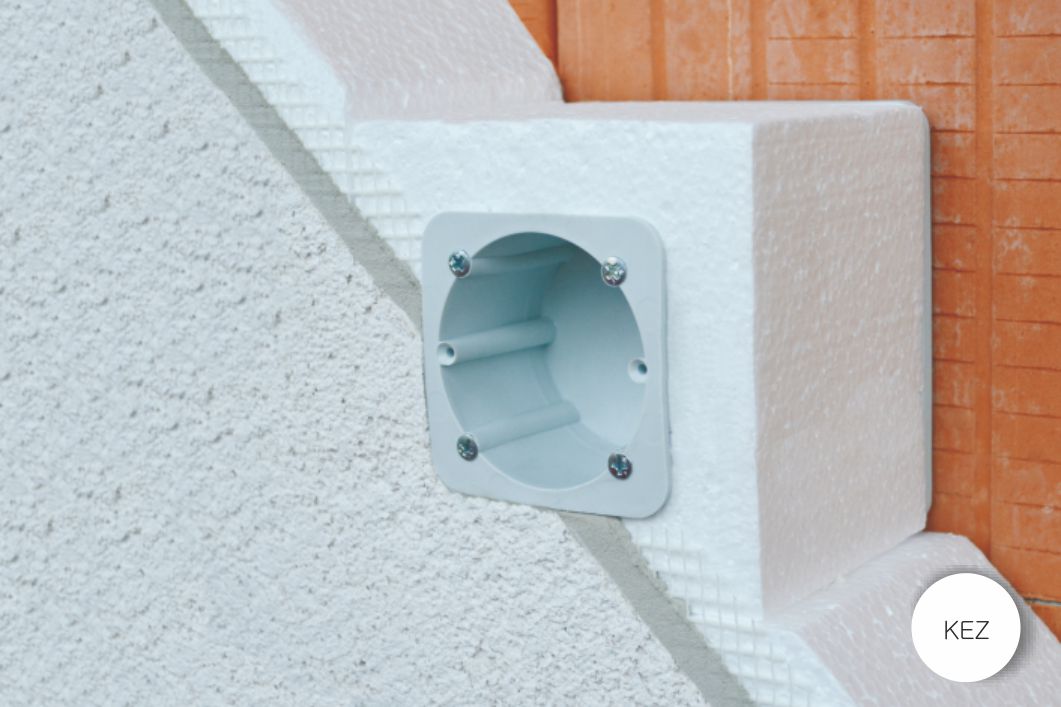

  • KEZ – dla samodzielnych przyrządów przy grubości docieplenia od 50 -200 mm

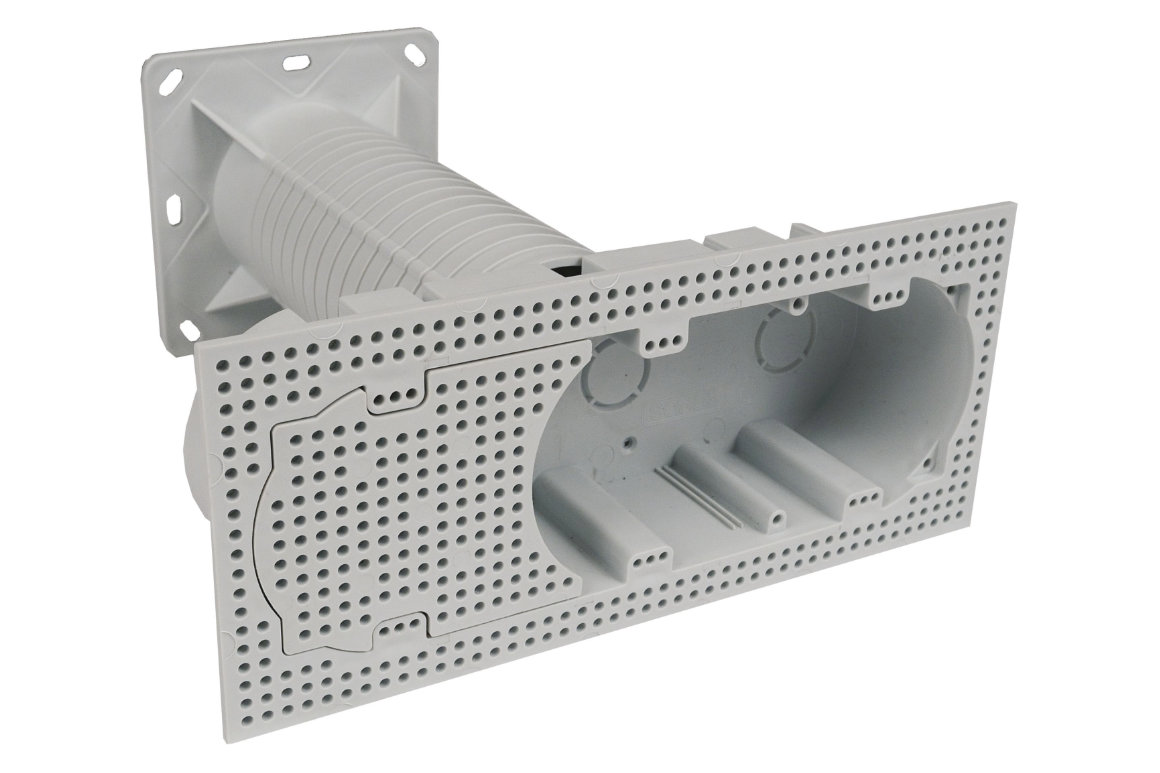

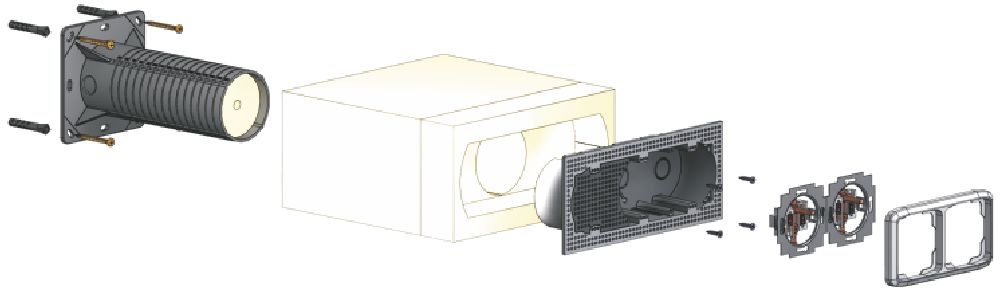

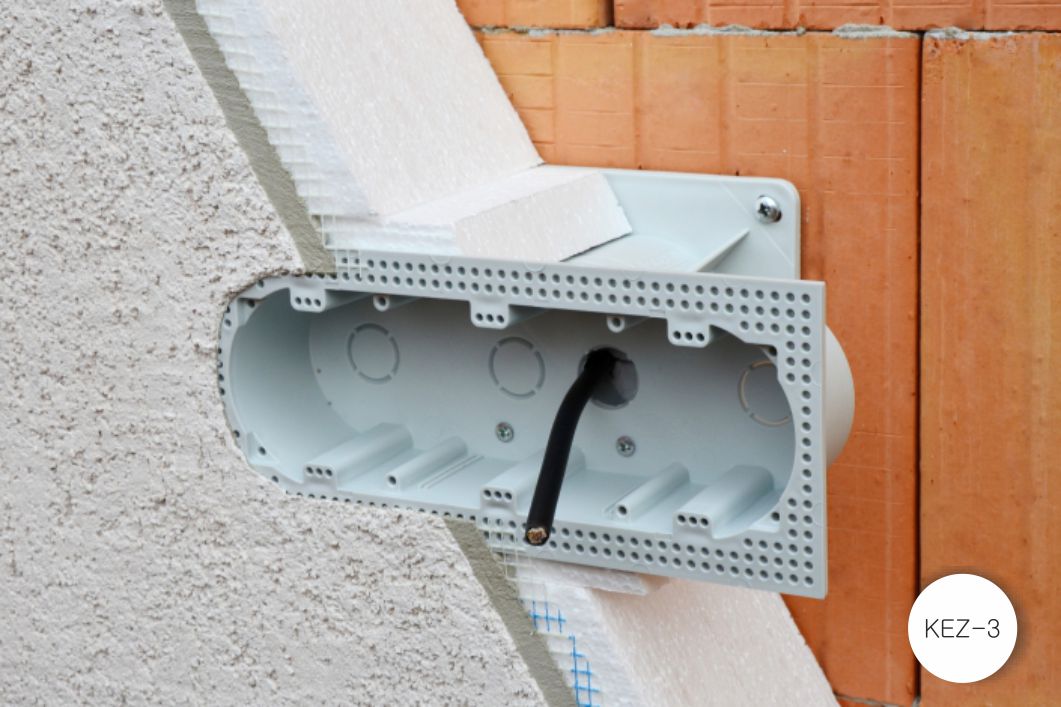

  • KEZ-3 – umożliwia montaż przyrządów w ramkach zespolonych podwójnych lub potrójnych przy grubości ocieplenia 100 - 250 mm
  • opakowanie zawiera kołki, wkręty oraz śruby

Zainstaluj urządzenie z odpowiednią osłoną środowiskową. Na szorstkiej powierzchni zalecamy uszczelnienie urządzenia silikonem.
materiał: samogasnący PP
Odporność termiczna: od -25 do +60 °C

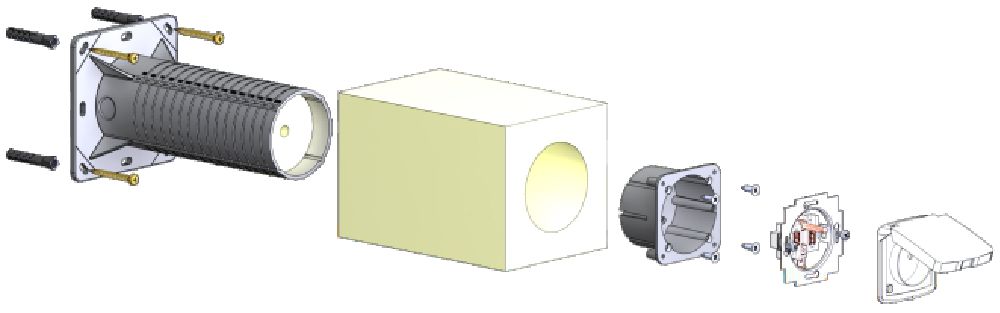

Instrukcja::

1. Puszkę najlepiej instalować w trakcie ocieplania budynku
2. Przed montażem należy ściąć (odciąć) tubus nośny włącznie z włożoną izolacją zgodnie z wymaganą długością w zależności od grubości warstwy izolacyjnej.
3. Nośnik należy przymocować do ściany przy pomocy wkrętów i kołków rozporowych w zależności od typu muru.
4. Kabel przeciągamy przez tubę nośną i jego wewnatrzną warstwę izolacyjną
5. Przy pomocy 4 śrub (zawartość opakowania) do nośnika przymocować puszkę.
